คู่มือการใช้งาน Sleeve Coupler: บทนำ การใช้งาน และข้อควรระวัง

ข้อต่อแบบปลอกเป็นอุปกรณ์เสริมนั่งร้านภายนอกที่ขยายความยาวของท่อเหล็กนั่งร้านโดยไม่กระทบต่อเสถียรภาพทางโครงสร้างของนั่งร้าน จึงให้ความต่อเนื่องในแนวแกนและความแข็งแรงในการรับน้ำหนัก บทความนี้จะให้ข้อมูลเบื้องต้นโดยละเอียดเกี่ยวกับปลอกข้อต่อ สถานการณ์การใช้งาน และวิธีการใช้งานอย่างถูกต้อง

Sleeve Couplers คืออะไร?

ข้อต่อแบบปลอกหรือที่เรียกว่าตัวเชื่อมต่อหรือข้อต่อภายนอกเป็นส่วนประกอบสำคัญในระบบนั่งร้าน ซึ่งใช้ในการเชื่อมต่อท่อนั่งร้านที่มีเส้นผ่านศูนย์กลางภายนอก 48.3 มม. จากปลายถึงปลาย พวกเขาสามารถเชื่อมต่อเสาสองอันในแนวตั้ง, แถบแนวนอนสองอันในแนวนอนหรือสองแท่งแนวทแยงในแนวทแยง ข้อต่อแบบปลอกมักจะทำจากแผ่นเหล็กความแข็งแรงสูงหนา 4 มม. ผ่านกระบวนการปั๊มหรือขึ้นรูป ตรงตามมาตรฐาน EN74 หรือ BS139 และได้ประสิทธิภาพคลาส B สำหรับงานหนักพร้อมความต้านทานการลื่นเกิน 9 กิโลนิวตัน

ข้อมูลจำเพาะทั่วไป

ประเภทของข้อต่อในนั่งร้านและความแตกต่างจากข้อต่อแบบปลอก

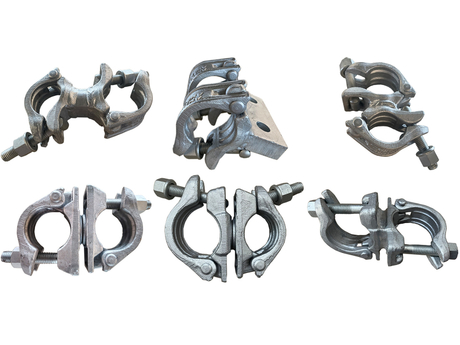

ข้อต่อนั่งร้าน มีหลายประเภท ที่ใช้ในนั่งร้าน โดยทั่วไปแบ่งออกเป็นข้อต่อแบบหมุนและข้อต่อมุมขวา

การจำแนกประเภทและความแตกต่างของข้อต่อปลอกคืออะไร?

Stamped Sleeve Coupler: หรือที่รู้จักในชื่อ Sleeve Coupler มาตรฐาน เป็น Coupler น้ำหนักเบาและประหยัดที่ทำจากแผ่นเหล็กความแข็งแรงสูงผ่านการปั๊ม ให้การเชื่อมต่อตั้งแต่ต้นจนจบสำหรับฐานราก

Forged Sleeve Coupler: หรือที่รู้จักในชื่อข้อต่อปลอกสำหรับงานหนัก เหมาะสำหรับการใช้งานที่รับน้ำหนักสูงและเป็นตัวเลือกที่เหมาะสำหรับสภาพแวดล้อมการก่อสร้างที่รุนแรง

นอกจากนี้ ตามมาตรฐาน ข้อต่อสามารถแบ่งออกเป็นข้อต่อปลอกมาตรฐานอังกฤษและข้อต่อปลอก EN74 Class B

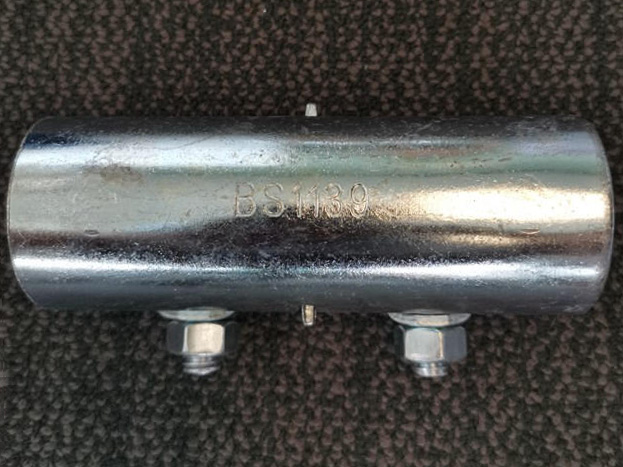

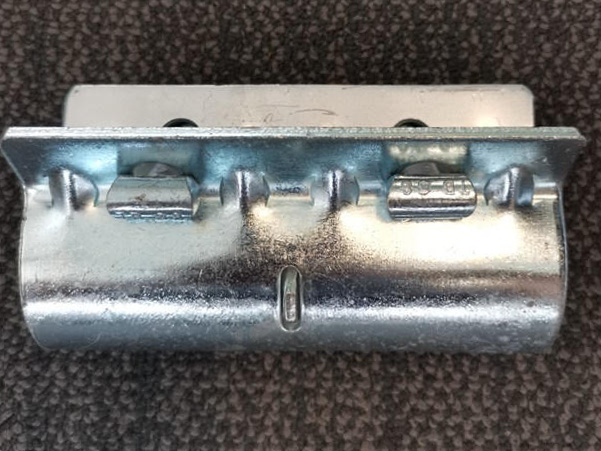

ข้อต่อปลอกมาตรฐานอังกฤษ:ชนิดมาตรฐานที่ใช้กันอย่างแพร่หลาย

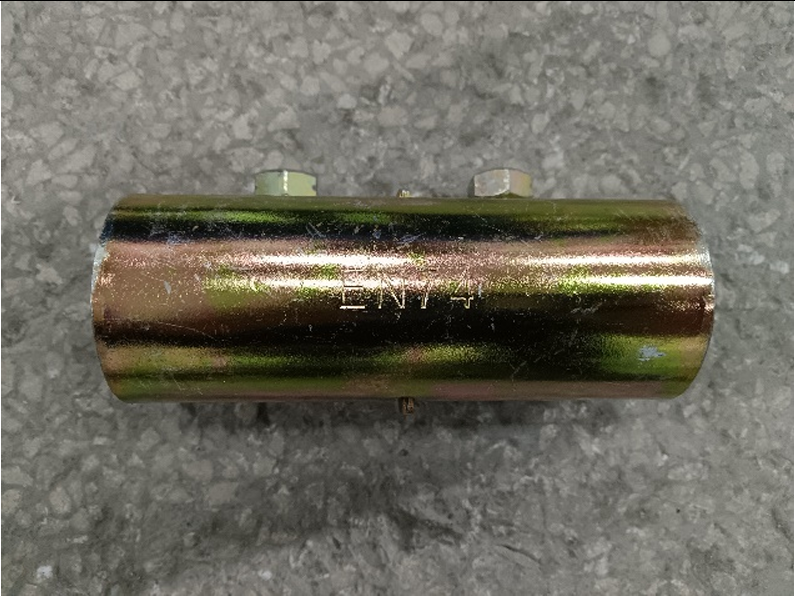

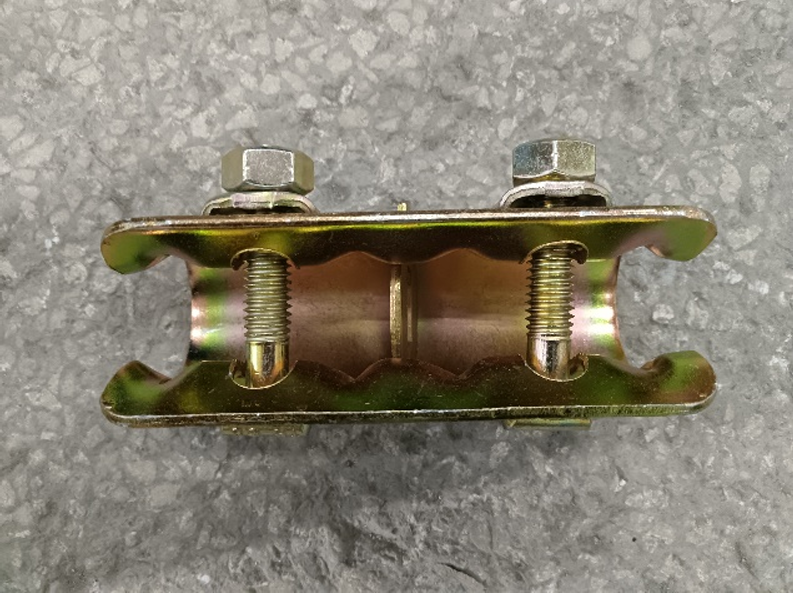

EN74 ข้อต่อปลอก Class B: ข้อต่อที่มีประสิทธิภาพป้องกันการลื่นและความสามารถในการรับน้ำหนักสูงกว่าเมื่อเปรียบเทียบกับข้อต่อ Class A

ทุกรุ่นได้รับการออกแบบมาโดยเฉพาะสำหรับท่อเหล็กนั่งร้านที่มีเส้นผ่านศูนย์กลางภายนอก 48.3 มม. ช่วยให้มั่นใจได้ว่าสามารถใช้แทนกันได้ที่ไซต์ก่อสร้างอย่างราบรื่น

ข้อดีของ Sleeve Couplers คืออะไร?

ความยาวที่เพิ่มขึ้น: ข้อต่อแบบปลอกสามารถขยายความยาวของท่อนั่งร้านได้โดยไม่ต้องเพิ่มโครงสร้างรองรับเพิ่มเติม
ความมั่นคง: ให้การเชื่อมต่อที่แข็งแกร่งและปลอดภัยระหว่างท่อเหล็ก
ความคล่องตัว: เหมาะสำหรับโครงนั่งร้านต่างๆ
ความคุ้มค่า: เมื่อเปรียบเทียบกับการต่อท่อเหล็กที่สั้นกว่าหลายเส้น การใช้ข้อต่อแบบปลอกมักจะคุ้มค่ากว่า

ข้อต่อปลอกสามารถใช้ที่ไหน?

ข้อต่อแบบปลอกมักใช้ในโครงการที่ต้องการเพิ่มความยาวหรือความสูงของนั่งร้าน เช่น:
การก่อสร้างอาคารสูง: ในโครงการก่อสร้างอาคารสูง มักจะจำเป็นต้องสร้างนั่งร้านให้มีความสูงสูงมาก
โครงการบำรุงรักษาสะพาน: ในโครงการบำรุงรักษาและซ่อมแซมสะพาน นั่งร้านจำเป็นต้องมีระยะทางไกล
โรงงานอุตสาหกรรม: ในสภาพแวดล้อมทางอุตสาหกรรมที่จำเป็นต้องสร้างนั่งร้านสำหรับงานบำรุงรักษาและซ่อมแซม

วิธีการใช้ปลอกข้อต่ออย่างถูกต้อง?

คู่มือการติดตั้งปลอกข้อต่อ

1. การเตรียมการ: ตรวจสอบให้แน่ใจว่าท่อเหล็กที่จะเชื่อมต่อสะอาดและปราศจากเศษซาก และพื้นผิวข้อต่อท่อเรียบเพื่อให้กระชับพอดี

2. การจัดตำแหน่ง: จัดแนวท่อเหล็กทั้งสองจากต้นจนจบ

3. การติดตั้งข้อต่อ: เลื่อนข้อต่อปลอกเข้ากับท่อเหล็กที่อยู่ในแนวเดียวกัน

4. รักษาความปลอดภัย: ใช้ประแจขันโบลต์เพื่อยึดข้อต่อให้เข้าที่ ด้วยแรงบิดประมาณ 50 นิวตันเมตร

5. การตรวจสอบ: ใช้แรงคนในการทดสอบและให้แน่ใจว่าท่อเหล็กเชื่อมต่ออย่างมั่นคงและแน่นหนา

ข้อควรระวังในการใช้งานปลอกข้อต่อ

เมื่อใช้ข้อต่อปลอก ให้คำนึงถึงสิ่งต่อไปนี้:
การติดตั้งที่ถูกต้อง: ตรวจสอบให้แน่ใจว่าข้อต่อปลอกได้รับการติดตั้งอย่างถูกต้องและแน่นหนาเพื่อป้องกันอุบัติเหตุ
การตรวจสอบเป็นประจำ: ตรวจสอบข้อต่อปลอกเป็นประจำ ตรวจสอบว่าข้อต่อที่ชำรุดหรือเสียหายยังคงสามารถใช้งานได้หรือไม่
ความสามารถในการรับน้ำหนัก: ยึดตามความสามารถในการรับน้ำหนักของปลอกข้อต่ออย่างเคร่งครัด เพื่อหลีกเลี่ยงความเสียหายเนื่องจากการโอเวอร์โหลด

คู่มือการบำรุงรักษาปลอกข้อต่อ

ข้อต่อแบบปลอกต้องมีการบำรุงรักษาและการตรวจสอบเป็นประจำระหว่างการใช้งาน การเปลี่ยนข้อต่อที่ชำรุดเสียหายอย่างทันท่วงทีทำให้มั่นใจในเสถียรภาพและความปลอดภัยของระบบนั่งร้าน

การบำรุงรักษา:
ตรวจสอบสภาพเกลียวของโบลต์และน็อตเป็นประจำเพื่อให้แน่ใจว่าข้อต่อปลอกทำงานอย่างถูกต้อง
ใช้สารยับยั้งการเกิดสนิมระหว่างการเก็บรักษา
เก็บบนชั้นวางที่แห้งและไม่ติดพื้น

การตรวจสอบ:
การตรวจสอบด้วยสายตา: ตรวจสอบสัญญาณการสึกหรอ สนิม หรือความเสียหาย
การทดสอบการทำงาน: ทดสอบฟังก์ชันการเชื่อมต่อของข้อต่อเพื่อให้แน่ใจว่าทำงานได้อย่างถูกต้อง
การทำความสะอาด: ตรวจสอบข้อต่อและบริเวณรอบๆ ว่ามีสนิมหรือสิ่งสกปรกหรือไม่ และทำความสะอาดทันที

บทสรุป

ข้อต่อปลอกนั่งร้านเหมาะสำหรับโครงการนั่งร้านต่างๆ และใช้กันอย่างแพร่หลายในแท่นขุดเจาะน้ำมันและก๊าซ การก่อสร้างเวที ราวกั้น และสาขาอื่นๆ การใช้และการบำรุงรักษาข้อต่ออย่างเหมาะสมสามารถยืดอายุการใช้งานได้อย่างมีประสิทธิภาพ

คำถามที่พบบ่อยเกี่ยวกับ Sleeve Coupler

1. หน้าที่หลักของปลอกข้อต่อคืออะไร?
   ข้อต่อแบบปลอกส่วนใหญ่จะใช้สำหรับการเชื่อมต่อแบบ end-to-end ของท่อเหล็กนั่งร้าน ซึ่งช่วยขยายความยาวและความสูงของท่อนั่งร้านได้อย่างมีประสิทธิภาพโดยไม่กระทบต่อเสถียรภาพของโครงสร้าง

2. ข้อต่อปลอกหุ้มมีมาตรฐานอะไรบ้าง?
   ข้อต่อแบบปลอกที่ผลิตโดยนั่งร้าน EK เป็นไปตามมาตรฐาน EN74 Class B และ BS1139 และสามารถจัดทำรายงานการทดสอบ SGS ได้

3. อะไรคือความแตกต่างระหว่างปลอกข้อต่อและข้อต่อภายใน?
   ข้อต่อแบบปลอกเชื่อมต่อภายนอกกับท่อเหล็ก ทำให้มีความแข็งแกร่งโดยรวมสูงกว่า และมักใช้กับท่อเหล็กขนาด 48.3 มม.
   ข้อต่อภายในเชื่อมต่อภายในกับท่อเหล็ก ส่งผลให้มีรูปลักษณ์ที่สะอาดยิ่งขึ้นและมีความแข็งแกร่งที่จุดเชื่อมต่อลดลง แต่มีความเสถียรสูงกว่า

4. ข้อดีของการใช้ข้อต่อปลอกในโครงการนั่งร้านมีอะไรบ้าง
   ช่วยขยายความยาวและความสูงของนั่งร้าน รักษาเสถียรภาพของระบบนั่งร้าน และให้ความยืดหยุ่นมากขึ้นในการสร้างและกำหนดค่านั่งร้าน

5. ข้อต่อปลอกแขนเหมาะสมในสถานการณ์ใดบ้าง
   ข้อต่อแบบปลอกมีการใช้งานที่หลากหลายและสามารถใช้ได้ในทุกสถานการณ์ที่ต้องการความยาวหรือความสูงของโครงที่เพิ่มขึ้น เช่น การก่อสร้างอาคารสูง โครงการบำรุงรักษาสะพาน และไซต์งานอุตสาหกรรม เช่น แท่นขุดเจาะน้ำมันและก๊าซ นอกจากนี้ยังสามารถนำมาใช้ในการก่อสร้างเวทีและการป้องกันราวกั้นได้อีกด้วย

6. ปลอกข้อต่อยึดกับท่อเหล็กนั่งร้านอย่างไร
   จัดแนวปลายของท่อเหล็กนั่งร้านทั้งสอง สอดข้อต่อปลอก และขันโบลต์ให้แน่นด้วยประแจหรือสอดหมุดเพื่อยึดให้แน่น

7. ควรใช้ข้อควรระวังด้านความปลอดภัยอะไรบ้างเมื่อใช้ปลอกข้อต่อ?
   ขั้นแรก การติดตั้งที่เหมาะสมเป็นสิ่งสำคัญ ในระหว่างการใช้งาน ให้ปฏิบัติตามคำแนะนำในการรับน้ำหนักจากผู้ผลิตนั่งร้านอย่างเคร่งครัด และตรวจสอบข้อต่ออย่างสม่ำเสมอเพื่อดูการสึกหรอหรือความเสียหาย

8. ระบบนั่งร้านใดบ้างที่เข้ากันได้กับปลอกข้อต่อ?
   ข้อต่อปลอกของเราได้รับการออกแบบด้วยท่อเหล็กเส้นผ่านศูนย์กลางภายนอก 48.3 มม. และเข้ากันได้กับระบบนั่งร้านแบบโมดูลาร์ส่วนใหญ่ เช่น นั่งร้านแบบดิสก์ นั่งร้านแบบถ้วยล็อค นั่งร้านแบบประกอบอย่างรวดเร็ว และเฟรมพอร์ทัล สิ่งสำคัญคือต้องทราบว่าท่อเหล็กสำหรับระบบนั่งร้านเหล่านี้ต้องมีเส้นผ่านศูนย์กลางภายนอก 48.3 มม.
