คู่มือชิ้นส่วนนั่งร้าน Ringlock

สารบัญ

1. ชิ้นส่วนนั่งร้าน Ringlock

1.1 มาตรฐาน RINGLOCK

1.2 ปลอกคอฐาน Ringlock

1.3 Ringlock Rosette

1.4 บัญชีแยกประเภท ringlock

1.5 ร่องรอยแนวทแยงมุม

1.6 กระดานเดินนั่งร้าน

1.7 บอร์ดนิ้วเท้า

1.8 วงเล็บริงล็อค

1.9 ยู เฮด แจ็ค

1.10 แจ็คฐาน

1.11 มัด ringlock

1.12 บันไดนั่งร้าน

2.คำถามที่พบบ่อย

2.1 ถาม: ระยะห่างระหว่างแผ่นดิสก์แนวตั้งคงที่หรือไม่

2.2 ถาม: ข้อกำหนดสำหรับความยาวของแถบแนวนอนมีอะไรบ้าง พวกเขาสามารถปรับแต่งได้หรือไม่?

2.3 ถาม: สามารถละเว้นเหล็กจัดฟันแนวทแยงได้ โดยใช้เฉพาะเหล็กกระดูกงูและแถบแนวนอนเท่านั้นหรือไม่

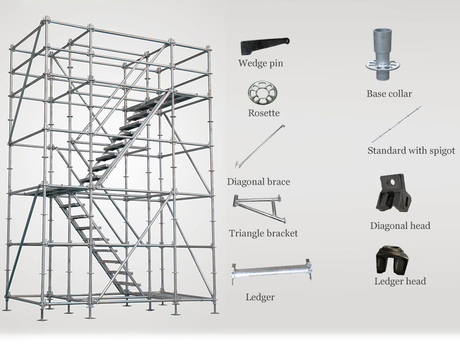

ระบบนั่งร้าน Ringlock ประกอบด้วยองค์ประกอบสำคัญหลายประการ รวมถึงมาตรฐาน Ringlock บัญชีแยกประเภท วงเล็บแนวทแยง แผงเดินนั่งร้าน แม่แรงหัว U แม่แรงฐาน โครงถัก และบันได ส่วนประกอบเหล่านี้สามารถเชื่อมต่อเข้าด้วยกันอย่างปลอดภัยโดยใช้กลไกการล็อค คู่มือนี้จะให้ข้อมูลเบื้องต้นโดยละเอียดเกี่ยวกับระบบนั่งร้าน ringlock แต่ละชิ้น

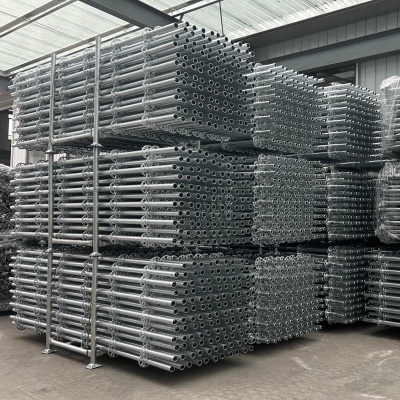

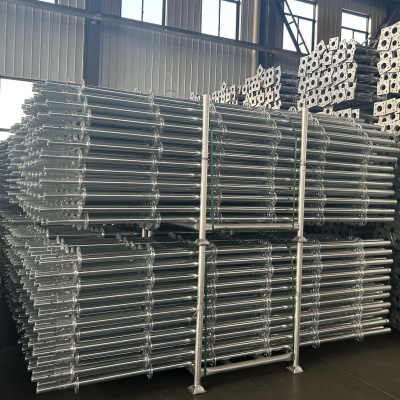

มาตรฐาน RINGLOCK

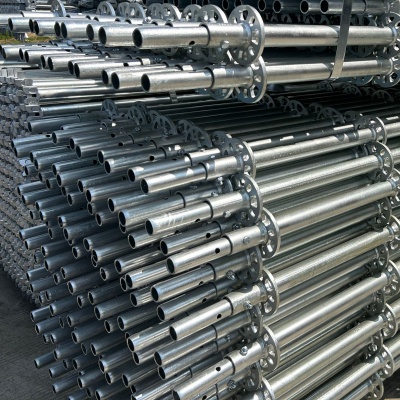

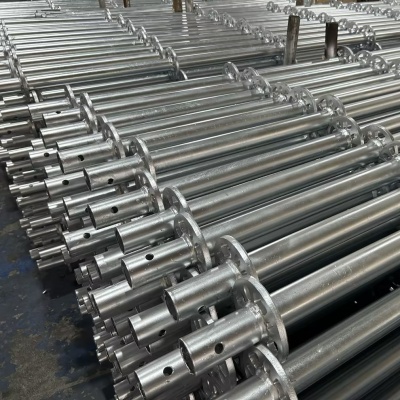

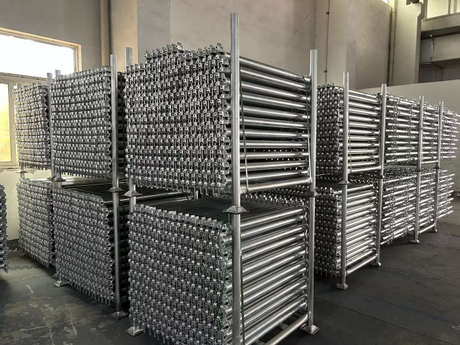

มาตรฐาน Ringlock เป็นส่วนประกอบรองรับแนวตั้งของระบบนั่งร้าน มาตรฐาน ringlock แต่ละรายการมีโหนดนั่งร้านแบบวงกลมที่เชื่อมที่ระยะห่าง 500 มม. ใช้เพื่อเชื่อมต่อส่วนประกอบต่างๆ เช่น บัญชีแยกประเภท ringlock และเครื่องมือจัดฟันแนวทแยง ringlock มาตรฐาน Ringlock เชื่อมต่อโดยใช้ตัวเชื่อมต่อภายใน เรามีมาตรฐานริงล็อคสองประเภท: มีและไม่มีขั้วต่อภายใน

ข้อมูลจำเพาะมาตรฐาน:

ความยาว: ความยาวทั่วไปคือ 0.5 เมตร 1 เมตร 1.5 เมตร 2 เมตร 2.5 เมตร และ 3 เมตร

วัสดุ: เหล็กความแข็งแรงสูง Q235 หรือ Q345

เส้นผ่านศูนย์กลาง: 48.3 มม

การรักษาพื้นผิว: กัลวาไนซ์

Ringlock มาตรฐานไม่มีหัวจุก

Ringlock มาตรฐานพร้อมหัวจุก

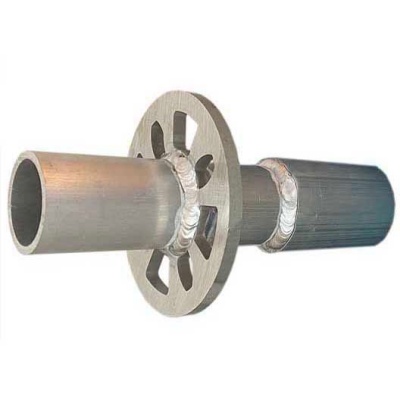

ปลอกคอฐาน Ringlock

ปลอกฐานริงล็อคเป็นองค์ประกอบพื้นฐานของระบบนั่งร้านริงล็อค ประกอบด้วยโหนดทรงกลม ท่อเส้นผ่านศูนย์กลางภายใน 48.3 มม. (สำหรับเชื่อมต่อกับแจ็คฐาน) และท่อด้านนอก 57 มม. (สำหรับเชื่อมต่อกับมาตรฐานริงล็อค) โดยทั่วไปจะใช้เพื่อเชื่อมต่อมาตรฐาน ringlock และแจ็คฐานเพื่อให้มั่นใจว่ารากฐานที่มั่นคงสำหรับนั่งร้าน

ข้อมูลจำเพาะของคอปก:

ขนาด: ขนาดทั่วไป ได้แก่ 240 มม. และ 430 มม. ขนาดที่กำหนดเองยังมีให้ตามคำขอ

น้ำหนัก: ประมาณ 2-3 กก

วัสดุ: เหล็กความแข็งแรงสูง Q235 หรือ Q345

การรักษาพื้นผิว: ชุบสังกะสี

Ringlock Rosette

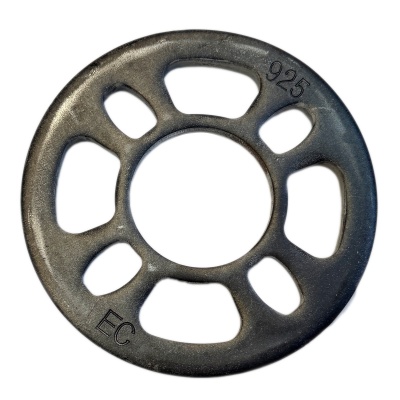

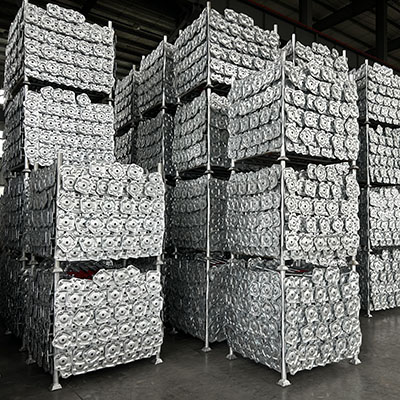

ดอกกุหลาบ Ringlock เป็นองค์ประกอบสำคัญของเสาแนวตั้งในระบบนั่งร้าน Ringlock มันถูกเชื่อมเข้ากับมาตรฐานริงล็อค และเชื่อมต่อกับส่วนประกอบต่างๆ เช่น บัญชีแยกประเภทริงล็อค วงเล็บปีกกาแนวทแยงของริงล็อค และฉากยึดริงล็อค ดอกกุหลาบริงล็อคมีแปดรูเพื่อให้สามารถเชื่อมต่อได้แปดทิศทาง ทำให้สามารถประกอบระบบนั่งร้านในรูปทรงต่างๆ ได้อย่างยืดหยุ่น

ข้อมูลจำเพาะของดอกกุหลาบ:

ความหนาของผนัง: 8-10 มม

เส้นผ่านศูนย์กลาง: 120 มม

วัสดุ: แผ่นเหล็กความแข็งแรงสูง Q235 หรือ Q345

การรักษาพื้นผิว: กัลวาไนซ์

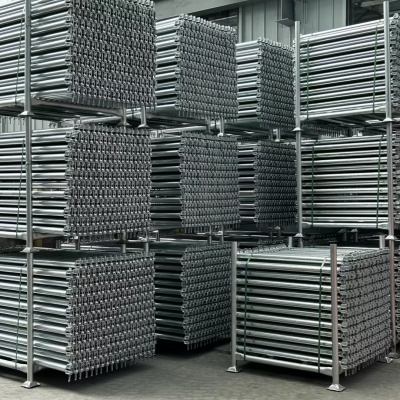

บัญชีแยกประเภท ringlock

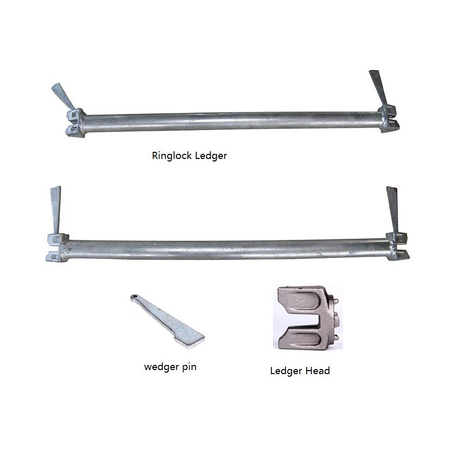

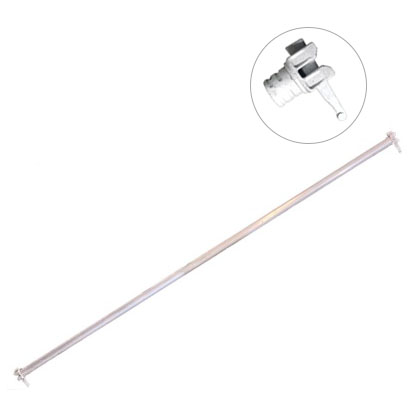

บัญชีแยกประเภท ringlock เป็นส่วนประกอบรองรับแนวนอนในระบบนั่งร้าน ringlock ใช้ในการเชื่อมต่อมาตรฐานและสร้างกรอบระบบ ringlock เพื่อปรับปรุงความต้านทานต่อการเสียรูปของนั่งร้าน บัญชีแยกประเภท ringlock มีการเชื่อมหัวคานที่ปลายทั้งสองข้าง ซึ่งสามารถแทรกและล็อคเข้ากับดอกกุหลาบ ringlock บนมาตรฐาน ringlock ได้อย่างรวดเร็ว วิธีนี้ทำให้กระบวนการติดตั้งระบบนั่งร้านรวดเร็วและมีประสิทธิภาพยิ่งขึ้น

ข้อมูลจำเพาะบัญชีแยกประเภท:

ความยาว: ความยาวทั่วไป ได้แก่ 0.3 ม., 0.6 ม., 0.9 ม., 1.2 ม., 1.5 ม., 1.8 ม. และ 2.5 ม.

เส้นผ่านศูนย์กลาง: 48.3 มม

วัสดุ: เหล็กความแข็งแรงสูง Q235 หรือ Q345

การรักษาพื้นผิว: กัลวาไนซ์

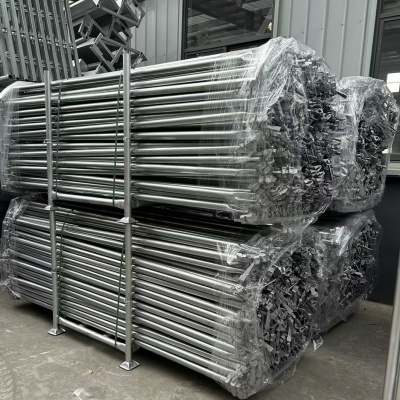

ร่องรอยแนวทแยงมุม

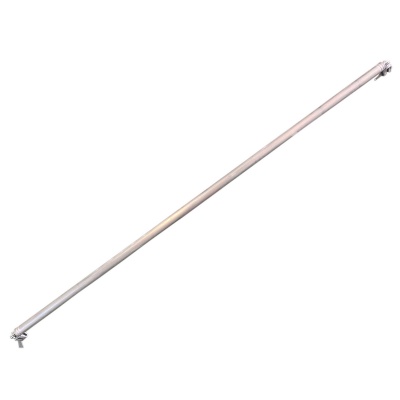

วงเล็บปีกกาแนวทแยงของ Ringlock ใช้เพื่อเชื่อมต่อบัญชีแยกประเภท Ringlock และมาตรฐาน Ringlock ในแนวทแยง ด้วยการใช้โหนดรองรับที่แตกต่างกัน พวกมันจะสร้างระบบรองรับรูปสามเหลี่ยมที่แข็งแกร่งขึ้น ช่วยเพิ่มความแข็งแกร่งและเสถียรภาพของระบบนั่งร้าน ปลายทั้งสองด้านของเหล็กพยุงแนวทแยง Ringlock เชื่อมด้วยโครงสร้างรูปลิ่มที่สามารถสอดเข้ากับดอกกุหลาบ Ringlock บนมาตรฐาน Ringlock ได้โดยตรง

ข้อมูลจำเพาะของรั้งในแนวทแยง:

ความยาว: 1 เมตรถึง 3 เมตร โดยทั่วไปจะปรับแต่งตามความยาวของมาตรฐาน Ringlock และบัญชีแยกประเภท

เส้นผ่านศูนย์กลาง: 48.3 มม

วัสดุ: เหล็กความแข็งแรงสูง Q235 หรือ Q345

การรักษาพื้นผิว: กัลวาไนซ์

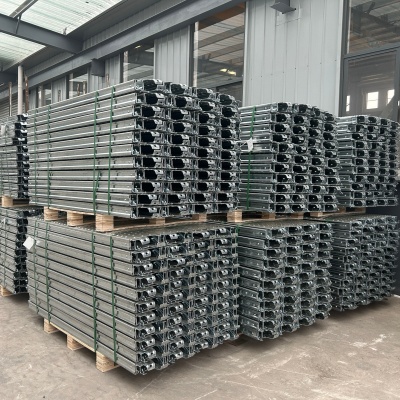

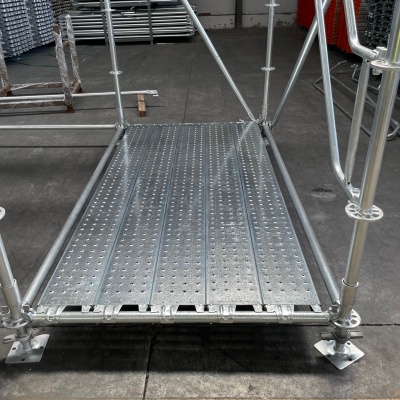

กระดานเดินนั่งร้าน

กระดานเดินนั่งร้านซึ่งทำหน้าที่เป็นแพลตฟอร์มการทำงานหลักสำหรับระบบนั่งร้านแบบริงล็อค มักทำจากเหล็กหรืออะลูมิเนียม พวกเขาต้องการการกันลื่นและการป้องกันการกัดกร่อนบนพื้นผิว และมีความสามารถในการรับน้ำหนักสูงและพื้นผิวกันลื่น กระดานเดินนั่งร้านมีตะขอนิรภัยที่ปลายทั้งสองข้างเพื่อยึดไว้กับบัญชีแยกประเภท Ringlock อย่างแน่นหนา เพื่อให้มั่นใจในความปลอดภัยของพนักงานและความมั่นคงของแพลตฟอร์ม

ข้อมูลจำเพาะของ Walk Board:

ความยาว: มีหลายขนาด โดยทั่วไปคือ 1 เมตร ถึง 3 เมตร

ความกว้าง: 0.3 เมตร ถึง 0.5 เมตร

วัสดุ: เหล็กความแข็งแรงสูง Q235 หรือ Q345

การรักษาพื้นผิว: ชุบสังกะสี พร้อมการออกแบบเจาะรูกันลื่นเพื่อการระบายน้ำ กันลื่น และป้องกันการกัดกร่อน

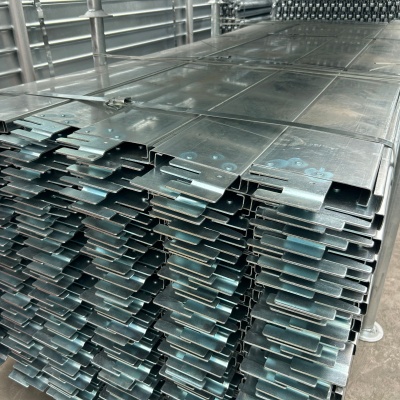

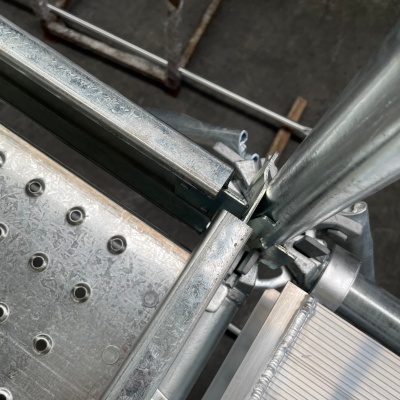

บอร์ดนิ้วเท้า

แผ่นปิดนิ้วเท้า Ringlock เป็นสิ่งกีดขวางแนวตั้งที่ติดตั้งด้านข้างของแท่นนั่งร้านหรือพื้นที่เปิดโล่ง ด้วยการออกแบบที่เชื่อมต่อกัน พวกมันล้อมรอบพื้นที่แท่น ป้องกันไม่ให้เครื่องมือและอุปกรณ์หลุดออกจากแท่น จึงให้การป้องกันความปลอดภัยเพิ่มเติมสำหรับการทำงานบนที่สูงบนนั่งร้าน

ข้อมูลจำเพาะของ Toe Board:

ความยาว: 0.4 เมตร - 3 เมตร

ความกว้าง: 152 มม

วัสดุ: เหล็กความแข็งแรงสูง Q235 หรือ Q345

การรักษาพื้นผิว: กัลวาไนซ์

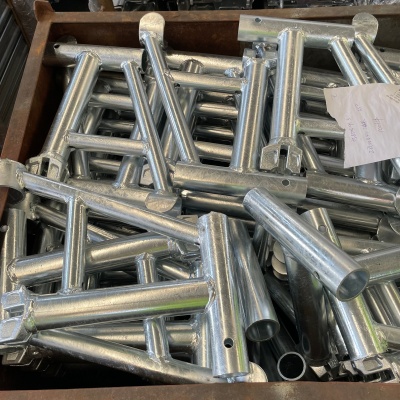

วงเล็บริงล็อค

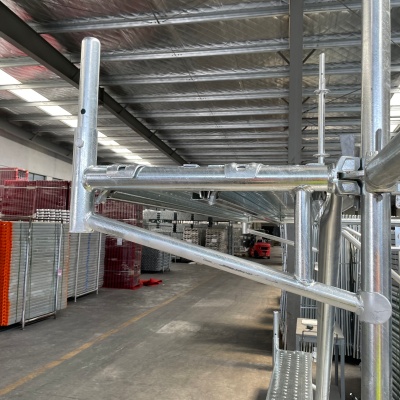

ขายึด Ringlock เป็นเครื่องมือสำคัญสำหรับการขยายแพลตฟอร์มการทำงานหรือแพลตฟอร์มการเข้าถึงอย่างปลอดภัย การใช้ขายึด Ringlock เหล่านี้เพื่อเชื่อมต่อกับมาตรฐาน Ringlock และบัญชีแยกประเภทช่วยให้กระดานเดินนั่งร้านขยายออกไปนอกกรอบหลักได้ ทำให้พนักงานมีพื้นที่พิเศษที่สำคัญในการยืนหรือจัดเก็บเครื่องมือและวัสดุที่จำเป็นตามขอบ

ข้อมูลจำเพาะของวงเล็บ:

ขนาด: ขนาดมาตรฐานคือ 300 มม. x 200 มม

วัสดุ: เหล็กชุบสังกะสี Q235

การรักษาพื้นผิว: กัลวาไนซ์

ยู เฮด แจ็ค

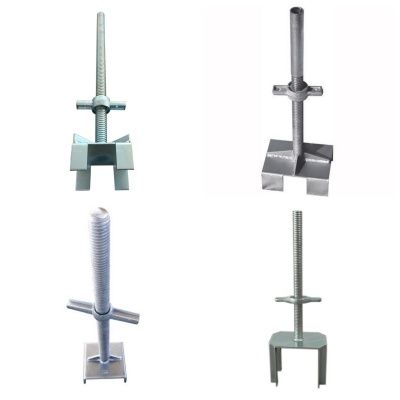

แม่แรงหัว U ติดตั้งอยู่ที่ด้านบนของนั่งร้านและสามารถปรับความสูงได้เพื่อใช้รองรับคาน ช่วยให้สามารถปรับความสูงได้อย่างละเอียดในระหว่างการก่อสร้าง

ข้อมูลจำเพาะของแจ็คหัว U:

ขนาด: โดยทั่วไปความสูงจะปรับได้ระหว่าง 300 มม. ถึง 600 มม.

น้ำหนัก: ประมาณ 7-10 กก.

วัสดุ: เหล็กมีความแข็งแรงสูง.

การรักษาพื้นผิว: กัลวาไนซ์.

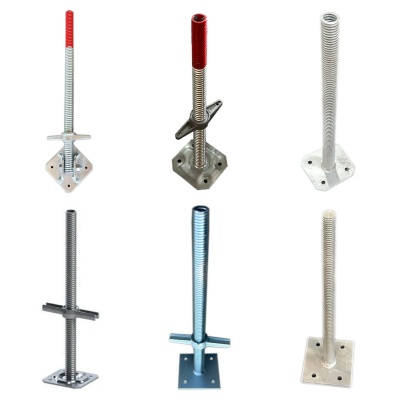

แจ็คฐาน

มีการติดตั้งแจ็คฐานที่ด้านล่างของระบบนั่งร้านเพื่อรองรับ ความสูงของนั่งร้านสามารถปรับได้โดยการหมุนน็อต และแม่แรงฐานยังให้ความมั่นคงแก่ระบบอีกด้วย

ข้อมูลจำเพาะของแจ็คฐาน:

ความสูง: 300-1500มม

แผ่นฐาน: 300-500 มม

วัสดุ: เหล็ก Q235

การรักษาพื้นผิว: กัลวาไนซ์, ทาสี

มัด ringlock

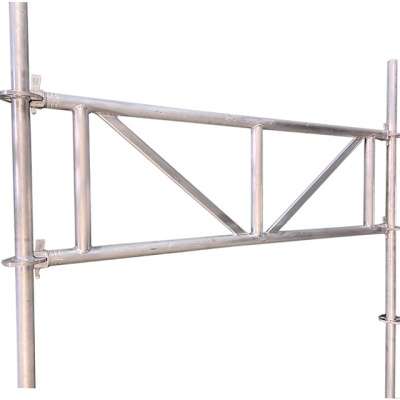

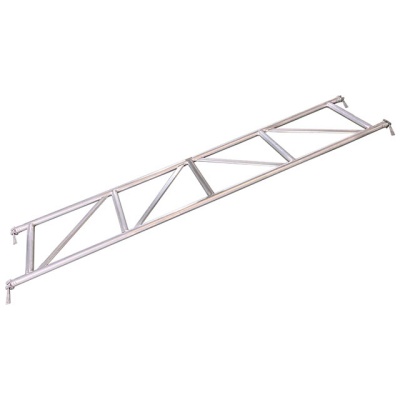

โครง Ringlock เป็นส่วนประกอบแนวนอนของระบบนั่งร้าน Ringlock ซึ่งประกอบด้วยแท่งเหล็กหลายเส้นที่สร้างโครงสร้างสามเหลี่ยมที่มั่นคง มีความสามารถในการรับน้ำหนักที่มากกว่าเมื่อเปรียบเทียบกับบัญชีแยกประเภท Ringlock

ข้อมูลจำเพาะของ Ringlock Truss:

ขนาด: 1-3 เมตร

น้ำหนัก: ประมาณ 10-15 กก

วัสดุ: เหล็ก Q235 หรือ Q345

บันไดนั่งร้าน

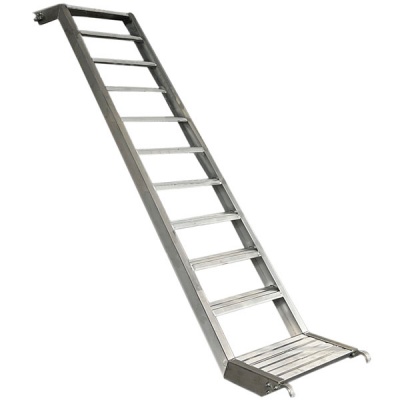

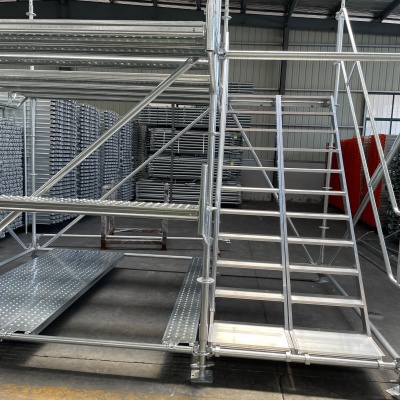

บันไดนั่งร้านสามารถเชื่อมต่อโดยตรงกับระบบนั่งร้าน โดยผสานรวมเข้ากับโครงสร้างนั่งร้านได้อย่างราบรื่นเพื่อสร้างการเข้าถึงหลายระดับ มีชานชาลา ส่วนบันได และจุดเข้าและออกที่สะดวกสบาย ช่วยให้คนงานเข้าถึงได้อย่างปลอดภัย

ข้อมูลจำเพาะของบันไดนั่งร้าน:

ขนาด: ความสูงทั่วไปคือ 2 เมตร และ 3 เมตร

วัสดุ: อลูมิเนียมอัลลอยด์หรือเหล็ก

การรักษาพื้นผิว: ชุบสังกะสี

คำถามที่พบบ่อย

ถาม: ระยะห่างระหว่างแผ่นดิสก์แนวตั้งคงที่หรือไม่

ตอบ: แผ่นตั้งตรงจะถูกเชื่อมด้วยระยะห่างที่เท่ากัน ระยะห่างมาตรฐานคือ 500 มม. (แนะนำโดยมาตรฐานแห่งชาติ) สำหรับสถานการณ์พิเศษ ระยะห่าง 300 มม./600 มม./1000 มม. สามารถปรับแต่งได้

ถาม: ข้อกำหนดสำหรับความยาวของแถบแนวนอนมีอะไรบ้าง พวกเขาสามารถปรับแต่งได้หรือไม่?

ตอบ: ความยาวทั่วไปสำหรับแท่งแนวนอนคือ 0.5 ม., 1.0 ม., 1.5 ม., 2.0 ม., 2.5 ม. และ 3.0 ม. เพื่อตอบสนองความต้องการช่วงนั่งร้านที่แตกต่างกัน ความยาวที่ไม่ได้มาตรฐาน (เช่น 3.5 ม. และ 4.0 ม.) สามารถปรับแต่งได้

ถาม: สามารถละเว้นเหล็กจัดฟันแนวทแยงได้ โดยใช้เฉพาะเหล็กกระดูกงูและแถบแนวนอนเท่านั้นหรือไม่

ตอบ: ห้ามมิให้เว้นเหล็กจัดฟันแนวทแยงโดยเด็ดขาด: เหล็กจัดฟันแนวทแยงเป็นส่วนประกอบหลักในการต้านทานการเคลื่อนตัวด้านข้างและการพลิกคว่ำของนั่งร้าน โครงสร้างนั่งร้านที่ใช้เฉพาะเสาตั้งและแถบแนวนอนถือเป็น 'โครงสร้างโครงแข็ง' โดยมีความแข็งด้านข้างต่ำมาก ภายใต้แรงก่อสร้างและแรงลม นั่งร้านมีความเสี่ยงสูงที่จะพังทลาย ซึ่งละเมิดมาตรฐานความปลอดภัยของประเทศ
