คู่มือผู้ใช้นั่งร้าน Cuplock: ภาพรวม การประกอบ และข้อควรระวังในการใช้งาน

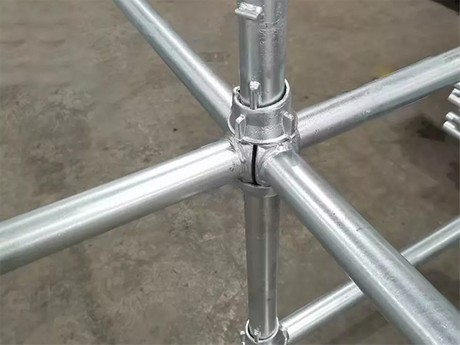

นั่งร้าน Cuplock เป็นระบบนั่งร้านแบบโมดูลาร์ที่สร้างจากเหล็กชุบสังกะสี ใช้กลไก 'ล็อคถ้วย' ที่เป็นเอกลักษณ์ในมาตรฐานแนวตั้งเพื่อเชื่อมต่อบัญชีแยกประเภทแนวนอนได้สูงสุดสี่รายการพร้อมกัน ด้วยกลไกการล็อคที่โดดเด่น ซึ่งช่วยลดความจำเป็นในการใช้สลักเกลียวหรืออุปกรณ์ที่ซับซ้อนอื่นๆ เวลาในการประกอบและการรื้อจึงลดลงอย่างมาก ผลิตภัณฑ์นั่งร้านคัพล็อคของเราเป็นไปตามมาตรฐาน EN 12810 / 12811 (มาตรฐานยุโรป) หรือ ANSI / SSFI SC100-5/05 (มาตรฐานอเมริกาเหนือ) โดยทั่วไปเราใช้เหล็กเกรด S355; มาตรฐานแนวตั้งผลิตขึ้นโดยมีความหนาของผนัง 3.2 มม. หรือ 4.0 มม. ในขณะที่บัญชีแยกประเภทแนวนอนมีความหนา 3.0 มม. หรือ 3.2 มม. พื้นผิวผ่านกระบวนการชุบสังกะสีแบบจุ่มร้อนเพื่อให้การป้องกันการกัดกร่อนและสนิมได้อย่างมีประสิทธิภาพ

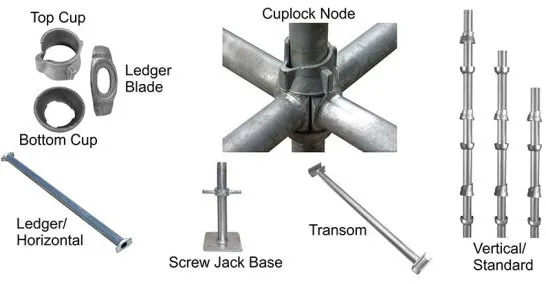

ส่วนประกอบหลักของนั่งร้านแบบ Cuplock ได้แก่:

มาตรฐานแนวตั้ง : คือส่วนประกอบแนวตั้งภายในระบบนั่งร้านที่รับผิดชอบในการรับน้ำหนักโครงสร้างของนั่งร้าน มีจำหน่ายในข้อกำหนดความยาวและเส้นผ่านศูนย์กลางต่างๆ
บัญชีแยกประเภทแนวนอน : สมาชิกแนวนอนเหล่านี้ทำหน้าที่เชื่อมต่อมาตรฐานแนวตั้งและกำหนดความยาวช่วงของช่องนั่งร้าน นอกจากนี้ยังให้เสถียรภาพทางโครงสร้าง รองรับแพลตฟอร์มการทำงาน และกระจายน้ำหนักของภาระการทำงาน
เหล็กจัดฟันแนวทแยง : ใช้เสริมโครงสร้างนั่งร้านและรักษาความแข็งแกร่งโดยรวม ทำให้ระบบมีความแข็งแกร่งและมั่นคงมากขึ้น
แท่น/กระดาน : มีจำหน่ายในขนาดและวัสดุต่างๆ ส่วนประกอบเหล่านี้ให้พื้นผิวการทำงานที่ปลอดภัยที่ความสูงต่างๆ ภายในโครงสร้างนั่งร้าน
แม่แรงฐาน : ส่วนประกอบเหล่านี้รองรับน้ำหนักทั้งหมดของโครงสร้างนั่งร้านและกระจายอย่างเท่าเทียมกันทั่วพื้นผิวพื้นดิน

ขั้นตอนการประกอบอย่างปลอดภัยสำหรับนั่งร้าน Cuplock

1. การตรวจสอบส่วนประกอบ
ก่อนการประกอบ ส่วนประกอบทั้งหมดจะต้องได้รับการตรวจสอบอย่างละเอียดเพื่อให้แน่ใจว่าไม่มีความเสียหายหรือข้อบกพร่องใดๆ
2. ติดตั้ง Base Jack
เคลียร์และปรับระดับสถานที่ก่อสร้าง โดยให้พื้นมั่นคงและมั่นคง เพื่อป้องกันไม่ให้นั่งร้านเอียง วาง แจ็คฐานแบบปรับได้ ในตำแหน่งที่กำหนดสำหรับโครงสร้างนั่งร้าน เพื่อให้แน่ใจว่าการติดตั้งฐานนั้นมั่นคงและปลอดภัย

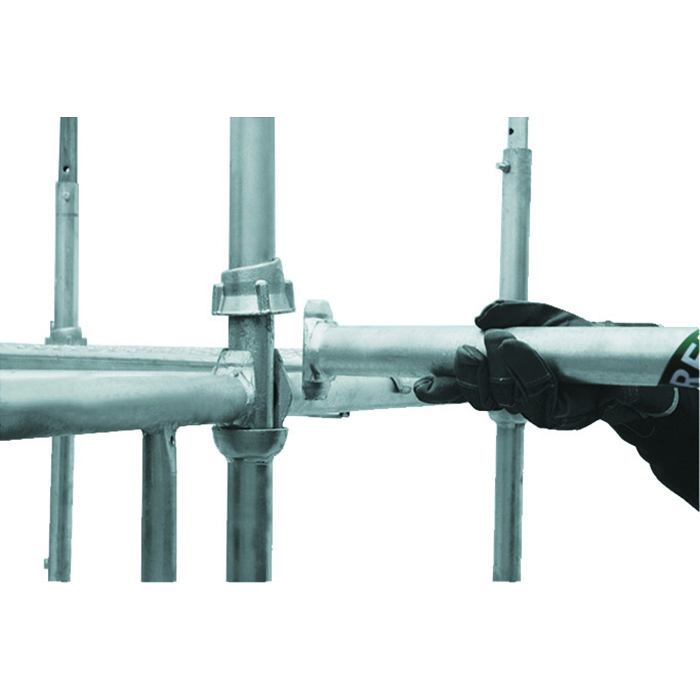

3. การเชื่อมต่อมาตรฐานและบัญชีแยกประเภท
ใส่มาตรฐานแนวตั้ง (เสาตรง) ลงในแจ็คฐาน คัพล็อคด้านล่างคงที่จะวางอยู่บนมาตรฐานแนวตั้งที่ระยะห่าง 0.5 เมตร ในขณะที่คัพล็อคด้านบนแบบหมุนได้จะติดตั้งที่ด้านบน แต่ละจุดโหนดสามารถเชื่อมต่อบัญชีแยกประเภทแนวนอนได้สูงสุดสี่บัญชีโดยการสอดปลายรูปลิ่มของบัญชีแยกประเภทเข้าไปในถ้วยล็อคด้านล่างตามมาตรฐาน
4. การล็อคการเชื่อมต่อ
เลื่อนคัพล็อคด้านบนแบบเคลื่อนย้ายได้ลงด้านล่างเพื่อให้ครอบคลุมลิ่มบัญชีแยกประเภท จากนั้นหมุนคัพล็อคด้านบนเพื่อให้เกิดการมีส่วนร่วมครั้งแรก สุดท้าย ให้กดคัพล็อคด้านบนในทิศทางตามเข็มนาฬิกาเพื่อสร้างการเชื่อมต่อแบบล็อคที่มั่นคงและปลอดภัย
5. การติดตั้งแท่นทำงาน
วาง กระดานเดินนั่งร้าน (ไม้กระดานนั่งร้าน) ข้ามแผงแยกประเภทแนวนอน โดยยึดไว้อย่างแน่นหนาเพื่อสร้างแท่นทำงานที่มั่นคง ตรวจสอบว่ากระดานช่วยเดินนั่งร้านได้ระดับและมีระยะห่างเท่ากัน เมื่อติดตั้งแล้ว ให้ยึดให้แน่นโดยใช้แคลมป์หรือตัวยึดบอร์ด
6. การติดตั้งส่วนประกอบด้านความปลอดภัย
ติดตั้งราวกั้นตามขอบนั่งร้านเพื่อป้องกันไม่ให้คนงานล้ม ติดตั้งแผ่นนิ้วเท้าที่ฐานของแท่นเพื่อป้องกันไม่ให้เครื่องมือหรือวัสดุหล่นจากนั่งร้าน
7. การเพิ่มความสูง
ทำซ้ำขั้นตอนที่ 3 ถึง 6 เพื่อเพิ่มความสูงของนั่งร้านจนกว่าจะถึงระดับความสูงที่ต้องการ ในระหว่างขั้นตอนการก่อสร้างขาขึ้น ตรวจสอบให้แน่ใจว่าโครงสร้างนั่งร้านยังคงอยู่ในระดับและอยู่ในแนวดิ่ง
8. การตรวจสอบขั้นสุดท้าย
ตรวจสอบความเสถียรของส่วนประกอบนั่งร้านทั้งหมดเพื่อให้มั่นใจในความสมบูรณ์ของโครงสร้างโดยรวมของระบบ
ตรวจสอบความสามารถในการรับน้ำหนักเพื่อให้แน่ใจว่าโครงสร้างนั่งร้านสามารถรองรับน้ำหนักที่คาดหวังได้อย่างปลอดภัย
ดำเนินการตรวจสอบเป็นระยะเพื่อให้แน่ใจว่าส่วนประกอบทั้งหมดปราศจากความเสียหายและเป็นไปตามมาตรฐานความปลอดภัยในท้องถิ่น

ข้อควรระวังในการใช้งาน

1. การตรวจสอบเป็นประจำ : ก่อนการใช้งานแต่ละครั้ง จะต้องตรวจสอบคัพล็อคทั้งหมดเพื่อให้แน่ใจว่าอยู่ในตำแหน่งล็อคที่ปลอดภัย ตรวจสอบว่าคัพล็อค ลิ่ม มาตรฐานแนวตั้ง และบัญชีแยกประเภทแนวนอนไม่มีร่องรอยของรอยแตก การกัดกร่อน หรือความเสียหาย
2. กลไกการล็อค : ยืนยันว่าคัพล็อคด้านบนทั้งหมดถูกตอกลงอย่างแน่นหนาด้วยค้อน ทำให้ได้เสียง 'คลิก' ที่ชัดเจนและชัดเจนของการเชื่อมต่อที่ใช้ค้อนทุบอย่างปลอดภัย
3. ขีดจำกัดการโหลด : ตรวจสอบให้แน่ใจว่าโหลดของแพลตฟอร์มไม่เกินขีดจำกัดที่ระบุ ไม่เกินความสามารถในการรับน้ำหนักสูงสุดของนั่งร้าน เมื่อคำนวณภาระทั้งหมด ต้องแน่ใจว่าได้รวมน้ำหนักรวมของผู้ปฏิบัติงาน เครื่องมือ และวัสดุด้วย
4. การเข้าถึงอย่างปลอดภัย : การเข้าถึงและออกจากระบบนั่งร้านแบบคัพล็อคจะต้องทำผ่านบันไดทางเข้าที่กำหนดหรือบันไดแบบรวม ห้ามปีนวงเล็บปีกกาแนวทแยงโดยเด็ดขาด
5. การบำรุงรักษาส่วนประกอบ : ทำความสะอาดคอนกรีตและเศษซากจากข้อต่ออย่างสม่ำเสมอ เพื่อป้องกันไม่ให้กลไกการล็อคติดขัดหรือล้มเหลว
6. ข้อกำหนดอุปกรณ์ป้องกันส่วนบุคคล (PPE) : ต้องสวม PPE ที่เหมาะสมตลอดเวลา รวมถึงหมวกนิรภัย สายรัดนิรภัยป้องกันการตก และรองเท้าบู๊ตกันลื่น

สรุป

กลไกการล็อคที่มีประสิทธิภาพสูงและความแข็งแรงของโครงสร้างที่โดดเด่นของ ระบบนั่งร้านแบบคัพล็อค ทำให้เกิดโซลูชันที่ปลอดภัย เสถียร และคุ้มต้นทุนสำหรับการสนับสนุนชั่วคราวและแพลตฟอร์มการทำงานในโครงการก่อสร้าง
เมื่อเลือก EK Scaffolding คุณจะสามารถเข้าถึงระบบนั่งร้านแบบคัพล็อคที่ได้รับการดูแลอย่างดีที่ผ่านการรับรอง พร้อมบริการให้คำปรึกษาด้านการออกแบบโครงสร้างอย่างมืออาชีพ เพื่อให้คำแนะนำที่เฉพาะเจาะจงมากขึ้นแก่คุณ โปรดสรุปข้อกำหนดโครงการของคุณโดยย่อ:
• สถานการณ์เฉพาะของการสมัครคืออะไร? (เช่น งานก่ออิฐ งานคอนกรีต ฯลฯ)
• คาดว่าจะรับน้ำหนักต่อตารางเมตรเป็นเท่าใด?
• ระยะห่างเฉพาะที่ต้องการระหว่างมาตรฐานแนวตั้งคืออะไร?
