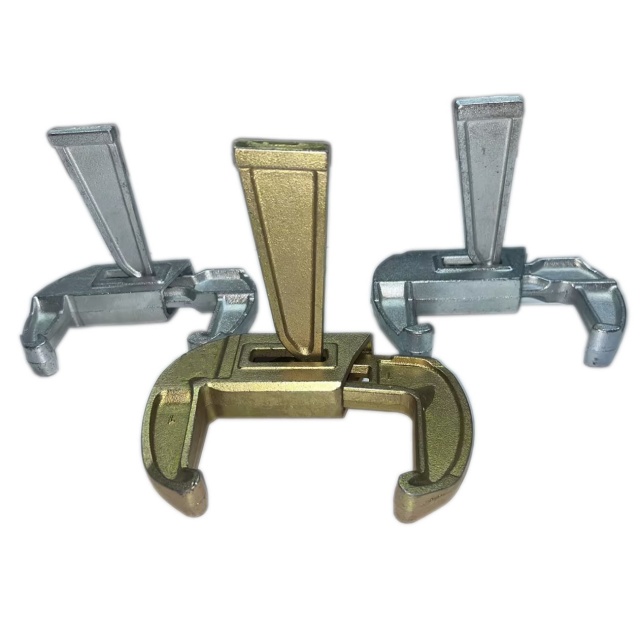

แคลมป์ล็อคแบบหล่อ Wedg

หรือที่รู้จักกันในชื่อแคลมป์ล็อคแผงขนาดใหญ่หรือตัวยึดแบบหล่อ แคลมป์แบบหล่อแบบลิ่มเป็นส่วนประกอบสำคัญของ ระบบแบบ หล่อ โดยหลักแล้วจะใช้กลไกการล็อคแบบลิ่มเพื่อรวมฟังก์ชันการจัดตำแหน่ง การขันให้แน่น และการป้องกันการรั่วไหลสำหรับแผงแบบหล่อ

ส่วนประกอบโครงสร้าง:

ปากจับแบบหล่อรูปตัว C/ส่วนโค้งหรือขากรรไกรจับแบบฟอร์จ: ประกอบโครงขอบหรือหน้าแปลนของแผงแบบหล่อสองอันที่อยู่ติดกัน

หมุดขับรูปลิ่ม (พร้อมที่จับ): ผ่านแนวตั้งผ่านตัวแคลมป์ การตอกจะดันลิ่มลงด้านล่าง โดยใช้หลักการล็อคตัวเองทางกลของระนาบเอียงเพื่อสร้างแรงตึงด้านในที่ทรงพลัง ดังนั้นจึงบีบอัดข้อต่อแบบหล่อให้แน่น

การรักษาพื้นผิว:

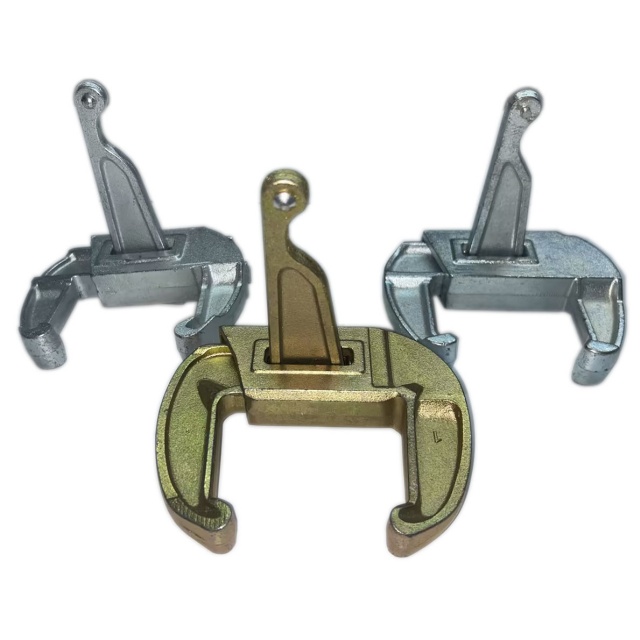

สังกะสีสีเหลือง/สี (ตรงกลาง): สังกะสีเคลือบสีด้วยไฟฟ้าหรือทู่โครเมตสีเหลือง ให้ความต้านทานการเกิดสนิมที่เหนือกว่าและความโดดเด่นในการมองเห็นสูง

สังกะสีเงิน / ขาวหรือสังกะสี (ด้านซ้ายและขวา): สังกะสีสีขาวที่ผ่านการชุบด้วยไฟฟ้าหรือการชุบสังกะสีแบบเย็น มีผิวเคลือบที่สดใสและให้ความต้านทานการกัดกร่อนขั้นพื้นฐาน

ขั้นตอนการติดตั้ง:

เกี่ยวขากรรไกรทั้งสองข้างของแคลมป์เข้ากับหน้าแปลนขอบของแผงแบบหล่อที่อยู่ติดกัน

ใช้ค้อนทุบด้ามจับรูปลิ่มด้านบนลงด้านล่างให้แน่น

กลไกลิ่มช่วยขับเคลื่อนแคลมป์ให้แน่นเข้าด้านใน ช่วยให้มั่นใจได้ถึงการล็อคที่ราบรื่น ราบเรียบ และแน่นหนาระหว่างแผง

หากต้องการถอดออก เพียงใช้ค้อนทุบด้านล่างของด้ามจับรูปลิ่มขึ้นเพื่อปลดล็อคอย่างรวดเร็ว
