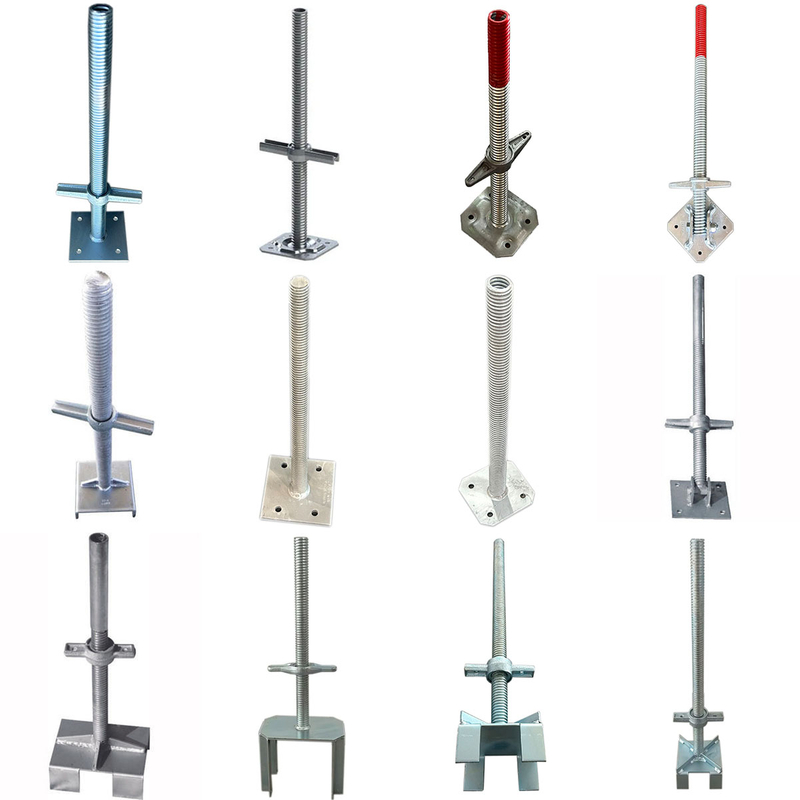

Jack Base Scaffolding

แจ็คฐานนั่งร้านปรับได้ / ฐานแจ็คสกรู

อุปกรณ์รองรับพื้นแบบแข็งและแบบกลวงสำหรับระบบนั่งร้าน

แม่แรงฐานแบบปรับได้ ของ EK Scaffolding ให้การควบคุมความสูงที่แม่นยำและการกระจายน้ำหนักสูงสุดในพื้นที่ก่อสร้างที่ไม่เรียบ เกลียวรีดเย็นและเคลือบสังกะสีแบบจุ่มร้อนช่วยให้มั่นใจถึงความทนทานของไซต์งานอย่างต่อเนื่องภายใต้ภาระหนักมาก

• การปฏิบัติตามมาตรฐาน : EN74-1 / BS1139 / AS/NZS 1576

• ประเภทก้าน : แท่งเหล็กแข็ง / ท่อเหล็กไร้รอยต่อกลวง

• การตกแต่งพื้นผิว : ชุบสังกะสีแบบจุ่มร้อน / ชุบสังกะสีด้วยไฟฟ้า / ทาสี

• System Fit : เข้ากันได้กับระบบ Ringlock, Kwikstage, Cuplock, Frame & Tube Coupling

ข้อกำหนดทางเทคนิค

ข้อได้เปรียบที่สำคัญ

1. เกลียวรีดเย็นที่มีความแม่นยำ

• ระยะพิตช์เกลียวรีดเย็นอย่างต่อเนื่องช่วยให้สามารถเคลื่อนน็อตได้อย่างราบรื่น แม้ว่าจะปนเปื้อนกับสารละลายคอนกรีตหรือสิ่งสกปรกก็ตาม

2. การเชื่อมโครงสร้างระดับพรีเมียม

• การเชื่อมต่อด้วยหุ่นยนต์เชื่อม 360° ระหว่างก้านและแผ่นฐานรับประกันว่าโครงสร้างจะไม่เสียหายจากแรงเฉือนภายใต้ภาระหนัก

3. การชุบสังกะสีที่ทนต่อการกัดกร่อน

• ชั้นชุบสังกะสีแบบจุ่มร้อน (>80μm) ป้องกันการเกิดสนิมในสถานที่ทำงานที่มีความชื้น ชายฝั่ง หรือสภาพแวดล้อมทางเคมี

4. อัตราความปลอดภัยในการโหลดสูง

• ออกแบบมาเพื่อผ่านการทดสอบการทำลายล้างอย่างเข้มงวด โดยมีปัจจัยด้านความปลอดภัยที่สูงกว่าข้อกำหนดด้านความปลอดภัยในการก่อสร้างมาตรฐาน

การผลิตและกระบวนการผลิต

เพื่อให้แน่ใจว่า Base Jack ทุกตัว มีความสามารถในการรับน้ำหนักที่สม่ำเสมอและฟังก์ชันการทำงานที่แม่นยำ EK Scaffolding จึงปฏิบัติตามกระบวนการผลิตที่ได้มาตรฐานและราบรื่น:

• การคัดเลือกวัตถุดิบ

  • ใช้เหล็กโครงสร้างเกรดสูง Q235 / Q345 (ท่อเหล็กไร้ตะเข็บหรือเหล็กเส้นตัน) เพื่อให้มั่นใจถึงความต้านทานแรงอัดที่เหนือกว่าจากแหล่งกำเนิด

• เกลียวรีดเย็นที่มีความแม่นยำ

  • แทนที่การตัดเกลียวแบบดั้งเดิมด้วย เทคโนโลยีการรีดเย็นแบบอัดรีด ขั้น สูง ช่วยให้เส้นใยโลหะของเกลียวมีความต่อเนื่อง ส่งผลให้พื้นผิวเรียบและเพิ่มความแข็งแรงเมื่อย ล้ามากกว่า 20%.

• การเชื่อมด้วยหุ่นยนต์อัตโนมัติ

  • การเชื่อมต่อระหว่างแกนสกรูและแผ่นฐานขนาด 150×150 มม. เชื่อมโดยใช้ ระบบการเชื่อมอัตโนมัติด้วยหุ่นยนต์ 360° รับประกันการเชื่อมที่สม่ำเสมอ เจาะเต็ม และขจัดการเชื่อมด้วยความเย็นหรือจุดที่พลาด

• การชุบสังกะสีแบบจุ่มร้อนและการตกแต่งพื้นผิว

  • หลังจากการดองด้วยกรดและการกำจัดสนิม ส่วนประกอบจะถูกแช่ในอ่างสังกะสีหลอมเหลวที่อุณหภูมิ 450°C สำหรับการชุบสังกะสีแบบจุ่มร้อน (ความหนาเคลือบสังกะสีโดยเฉลี่ย >80μm) ทำให้เกิดชั้นโลหะผสมสังกะสีและเหล็กที่ทนทานต่อการกัดกร่อน

• ชุดประกอบเกลียวและน็อตที่แม่นยำ

  • เมื่อจับคู่กับน็อตเหล็กดัดที่มีความเหนียวสูง แต่ละยูนิตจะผ่านการทดสอบเกลียวเรียบก่อนออกจากโรงงาน เพื่อป้องกันการติดขัดจากสารละลายคอนกรีตในไซต์งาน

การควบคุมและตรวจสอบคุณภาพ

EK Scaffolding มีห้องปฏิบัติการทดสอบที่มีอุปกรณ์ครบครันและมีขั้นตอนการตรวจสอบที่เข้มงวดเพื่อรับประกันอัตราการผ่าน 100%:

• การทดสอบแรงอัดขั้นสูงสุด : ตัวอย่างจะถูกสุ่มเลือกสำหรับการทดสอบโหลดแบบทำลายเพื่อให้แน่ใจว่าโหลดการทำงานที่ปลอดภัย (SWL) สูงถึง 40 KN ถึง 100+ KN (ตรงตามปัจจัยด้านความปลอดภัย 2.0 เท่า)

• การทดสอบความหนาของชั้นเคลือบกัลวาไนซ์ : ความหนาของชั้นเคลือบได้รับการตรวจสอบทีละชุดโดยใช้เกจดิจิตอลเพื่อรับประกันการป้องกันสนิมในระยะยาว

• การตรวจสอบ NDT ของตะเข็บเชื่อม : การทดสอบแรงดึงและการตรวจจับข้อบกพร่องแบบไม่ทำลายจะดำเนินการตามคำสั่งโครงสร้างที่สำคัญ เพื่อตรวจสอบความสมบูรณ์ของการเชื่อมระหว่างก้านและแผ่นฐาน

• การตรวจสอบขนาดและระยะเกลียว : ความคลาดเคลื่อนของระยะเกลียวได้รับการควบคุมอย่างเข้มงวดเพื่อให้มั่นใจว่าสามารถใช้งานร่วมกับระบบนั่งร้านทั่วโลกได้อย่างราบรื่น

การใช้งาน

• ฐานนั่งร้านแบบโมดูลาร์ : รองรับฐานสำหรับอาคารนั่งร้านระบบ Ringlock และ Kwikstage

• Shoring & Formwork : รองรับแบบหล่อพื้นคอนกรีตหนักและโครงสร้างคานค้ำยัน

• การก่อสร้างทางอุตสาหกรรม : อู่ต่อเรือ การปรับปรุงน้ำมันและก๊าซ ท่าเรือสะพาน และนั่งร้านโรงไฟฟ้า

โรงงานและตู้โชว์ใบรับรอง

คำถามที่พบบ่อย

Q1: อะไรคือความแตกต่างระหว่างแจ็คฐานแข็งและกลวง?

แม่แรงฐานแบบทึบให้ความสามารถในการรับน้ำหนักสูงสุด (เหมาะสำหรับงานรับน้ำหนักมากและอาคารสูง) ในขณะที่แม่แรงฐานกลวงมีน้ำหนักเบากว่า คุ้มต้นทุนมากกว่า และขนส่งง่ายกว่าโดยไม่ทำให้มาตรฐานการปฏิบัติตามข้อกำหนดลดลง

คำถามที่ 2: EK Scaffolding สามารถปรับขนาดแจ็คฐานตามแบบของโครงการได้หรือไม่

ใช่. ในฐานะผู้ผลิต OEM/ODM เราสามารถผลิตเส้นผ่านศูนย์กลางก้านแบบกำหนดเอง ความหนาของแผ่นฐาน ความยาวของเกลียว และเครื่องหมายตราสินค้าได้ตามความต้องการทางวิศวกรรมที่แน่นอนของคุณ

ต้องการข้อมูลจำเพาะแบบกำหนดเองหรือราคาโรงงานจำนวนมาก? ติดต่อทีมวิศวกรของเราวันนี้เพื่อขอแคตตาล็อกทางเทคนิค ใบรับรองการทดสอบโรงงาน (MTC) และใบเสนอราคา FOB/CIF
