ซัพพลายเออร์ชั้นนำของ coupler นั่งร้าน

Scaffold couplers ซึ่งใช้เชื่อมต่อท่อเหล็กเมื่อสร้างนั่งร้านและตัวเชื่อมต่อระหว่าง ท่อเหล็ก และโครงสร้างอื่น ๆ มีการใช้กันอย่างแพร่หลายใน โครงการนั่งร้าน ประเภทต่าง ๆ . มักจะมีมาตรฐานยุโรปและมาตรฐานญี่ปุ่น EK ในฐานะ ผู้จัดหา Coupler ชั้นนำของจีน มุ่งเน้นไปที่การแนะนำตัวยึดนั่งร้านมาตรฐานยุโรปเพื่อตอบสนองการใช้ประเทศต่อไปนี้ออสเตรียเบลเยียมไซปรัสสาธารณรัฐเช็กเดนมาร์กเอสโตเนียฟินแลนด์ฝรั่งเศส โปรตุเกส, สโลวาเกีย, สโลวีเนีย, สเปน, สวีเดน, สวิตเซอร์แลนด์และสหราชอาณาจักร

ในหน้านี้：

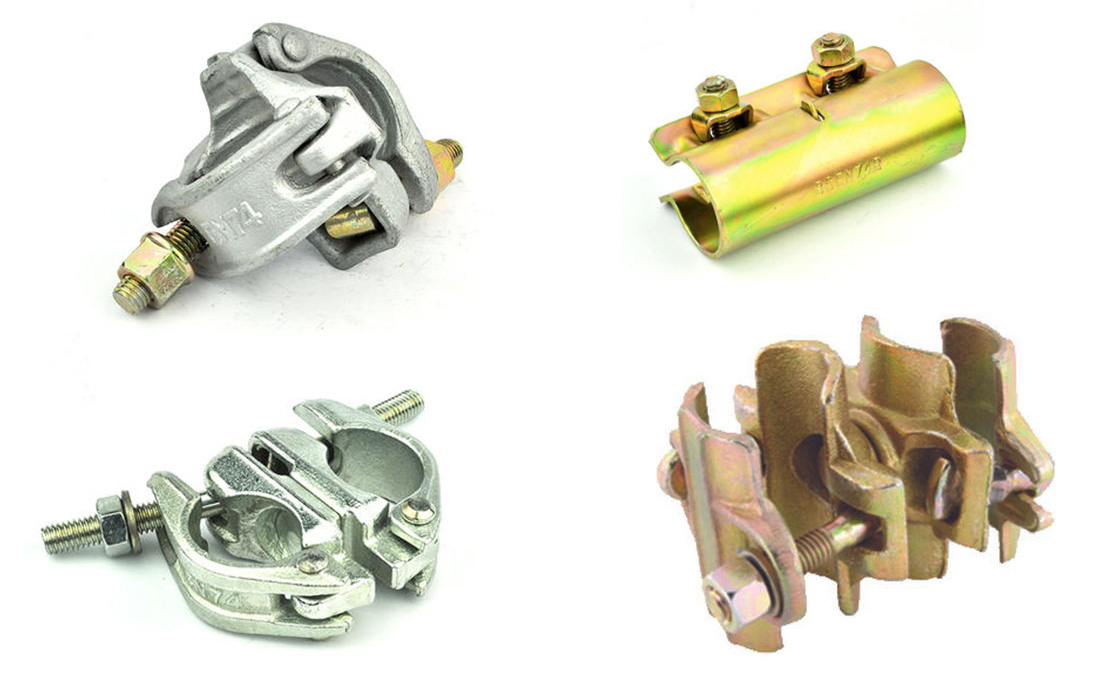

ประเภทข้อต่อนั่งร้าน

Coupler มุมขวา (Double coupler, coupler คงที่) ส่วนใหญ่ใช้ในการนั่งร้าน Swivel Coupler ซึ่งมีความยืดหยุ่นมากที่สุดในสามข้อต่อนั่งร้านทั่วไป ปลอกแขนที่ใช้สำหรับการเชื่อมต่อข้อต่อก้นของ ท่อเหล็กนั่งร้าน สองท่อ ส่วนใหญ่ท่อแนวตั้งท่อแนวนอนและวงเล็บปีกกาแนวทแยง

ตามมาตรฐานของอังกฤษ, EN74-1: 2005, couplers นั่งร้านสามารถแบ่งออกเป็นสี่ประเภทต่อไปนี้บนพื้นฐานของสถานการณ์การใช้งาน:

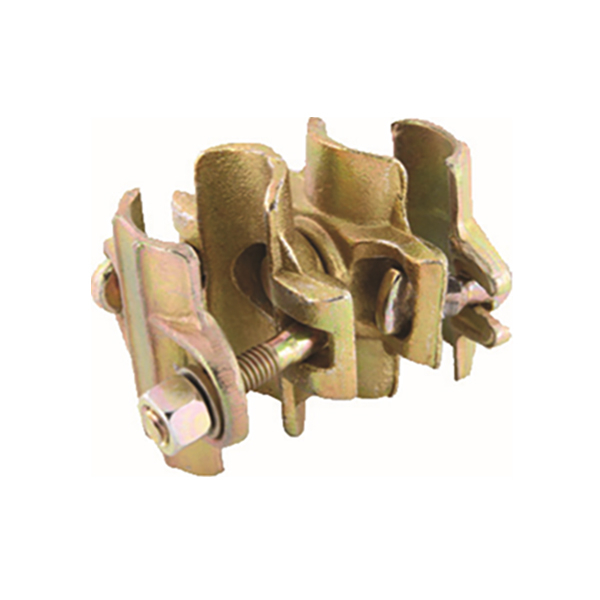

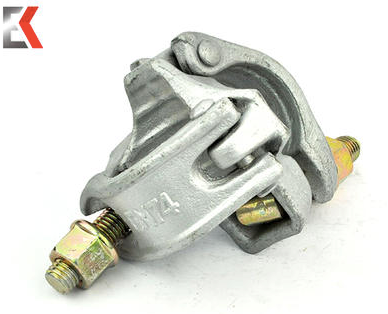

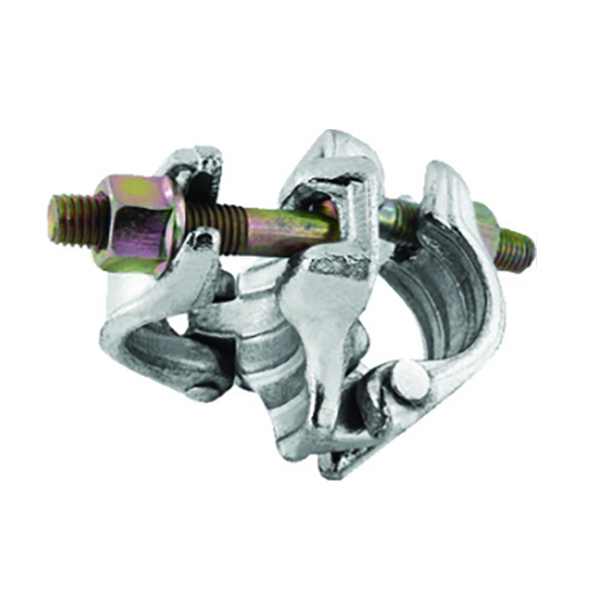

coupler มุมขวา

Coupler มุมขวา: หรือที่เรียกว่า double coupler หรือ coupler คงที่มักจะใช้เพื่อแก้ไขท่อในแนวตั้งและแน่นกำจัดความเป็นไปได้ของ ท่อเหล็ก ลื่น มันขึ้นอยู่กับแรงเสียดทานระหว่าง coupler และท่อเหล็กเพื่อถ่ายโอนโหลด เช่นการเชื่อมต่อของก้านแนวตั้งและคานคานขนาดใหญ่คานขนาดใหญ่และคานขนาดเล็กของนั่งร้านนั่งร้าน

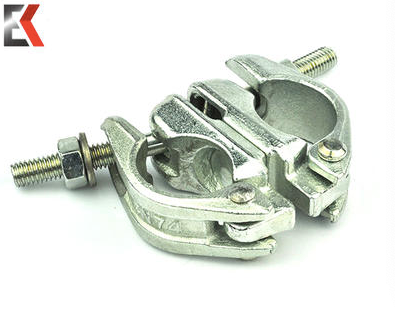

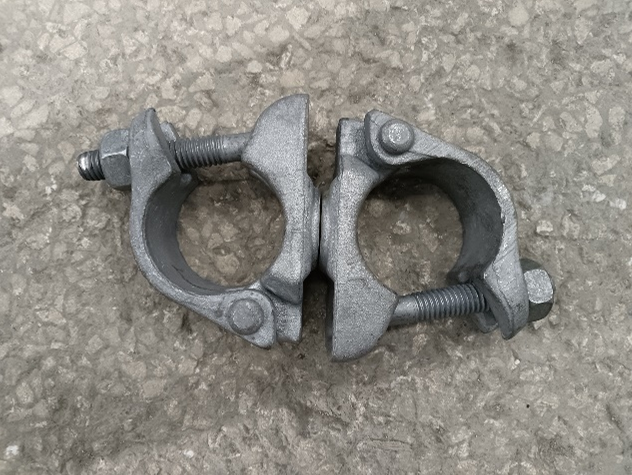

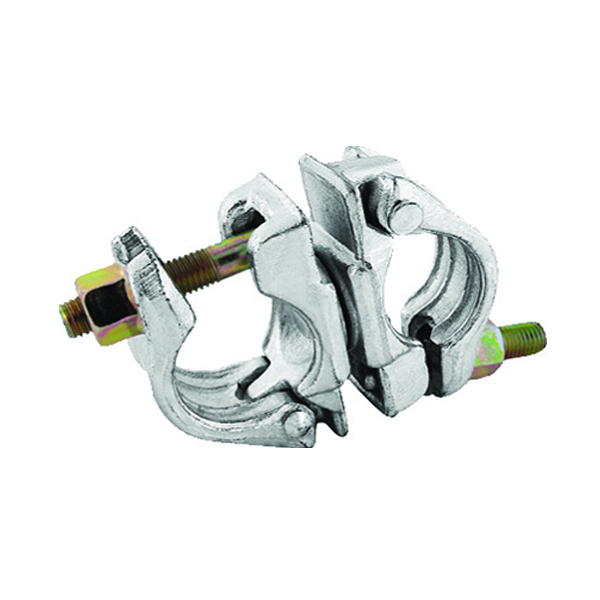

coupler หมุน

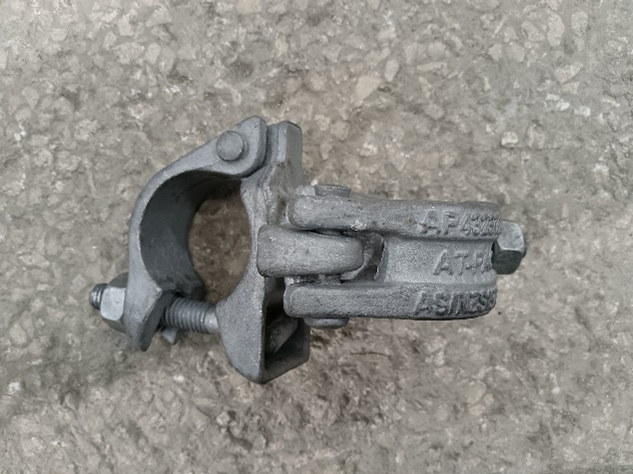

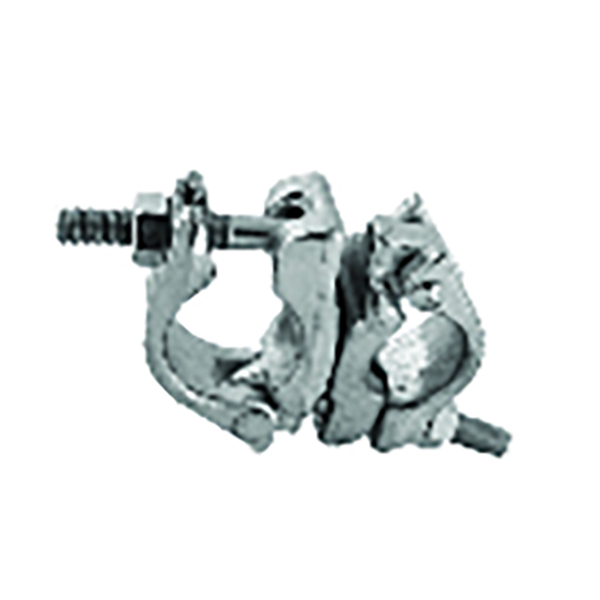

Swivel Coupler: ใช้สำหรับการเชื่อมต่อข้ามและการยึดท่อเหล็กนั่งร้านสองท่อในทุกมุม เชื่อมต่อและแก้ไขสององค์ประกอบและสามารถหมุนได้อย่างยืดหยุ่นเพื่ออำนวยความสะดวกในการก่อสร้าง

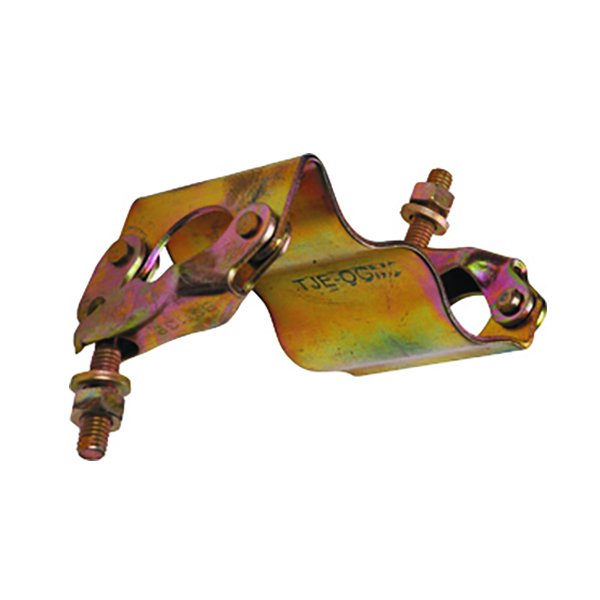

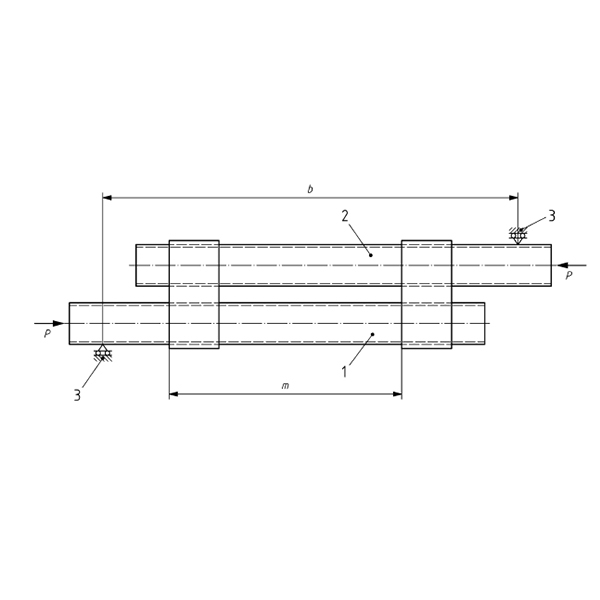

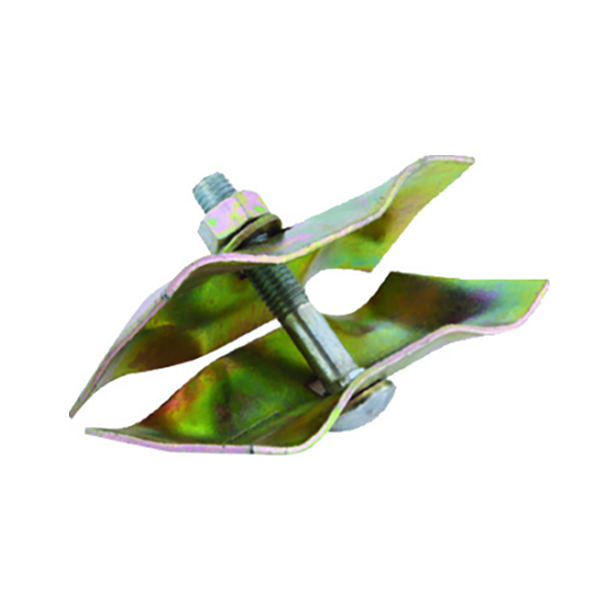

คู่ขนาน

Coupler แบบขนาน: ใช้สำหรับแก้ไขท่อเหล็กนั่งร้านสองเส้นขนานซึ่งส่วนใหญ่ใช้สำหรับการยึดรั้ว

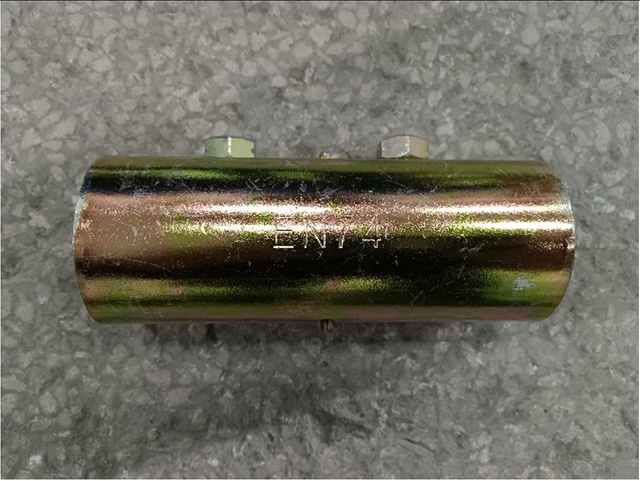

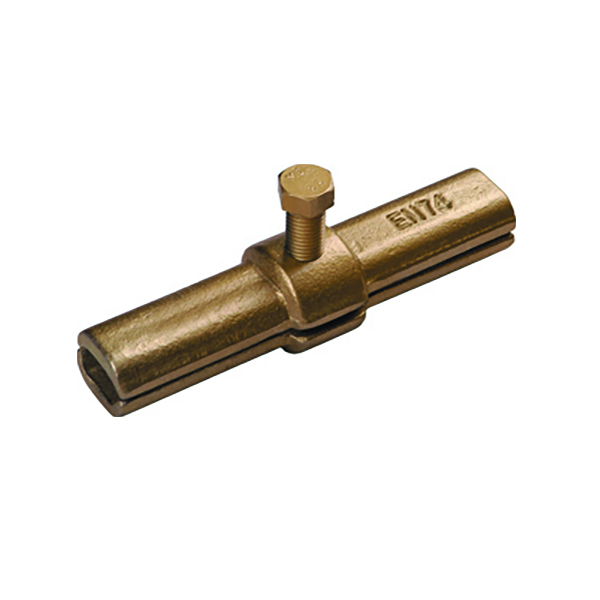

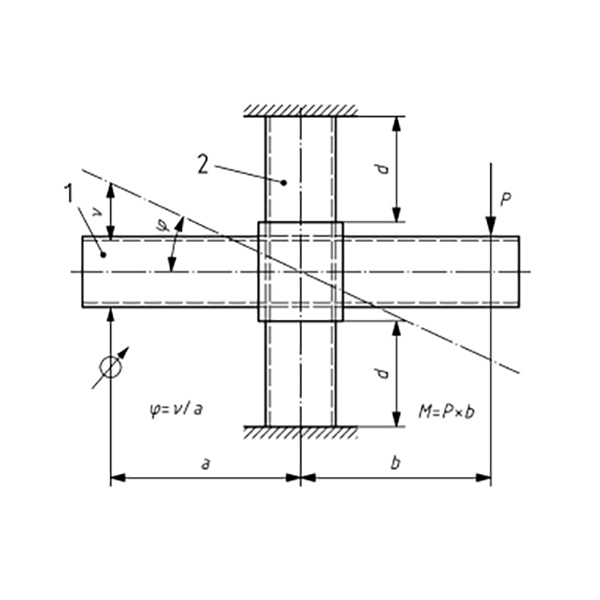

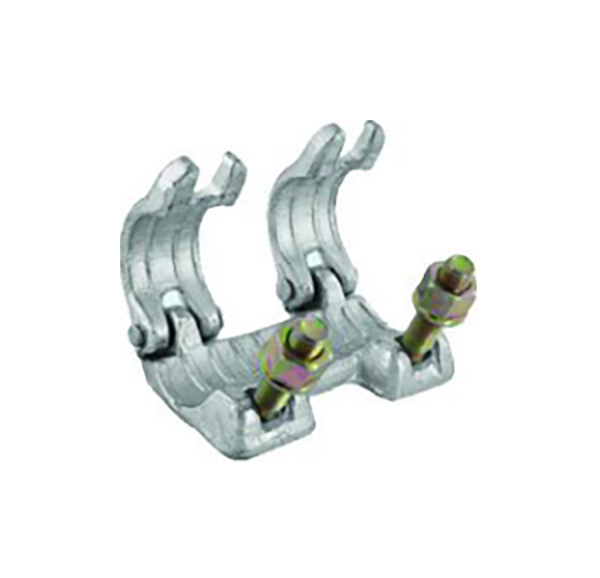

Sleeve Coupler Sketch

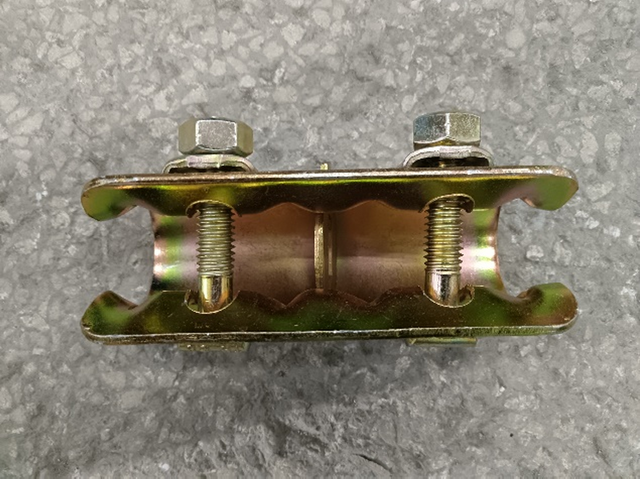

Sleeve Coupler Sketch มักจะใช้ในการเชื่อมต่อท่อเหล็กสองท่ออย่างแน่นหนาเพื่อให้เป็นหนึ่ง Sleeve Coupler Sketch สามารถทำขึ้นสำหรับข้อบกพร่องของท่อเหล็กสั้นเกินไป

ตามข้อกำหนดและสถานการณ์การใช้งานของประเทศต่าง ๆ couplers นั่งร้านสามารถแบ่งประเภทต่อไปนี้:

ส่วนใหญ่ใช้สำหรับ ระบบนั่งร้าน ที่ใช้ในสหราชอาณาจักรและประเทศเครือจักรภพ

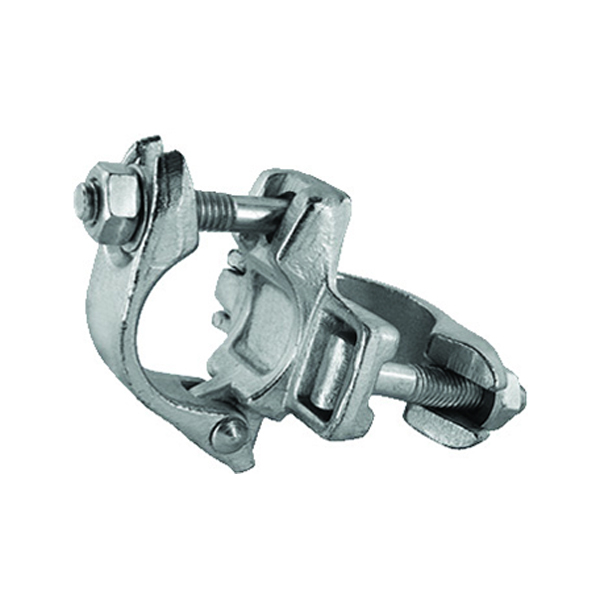

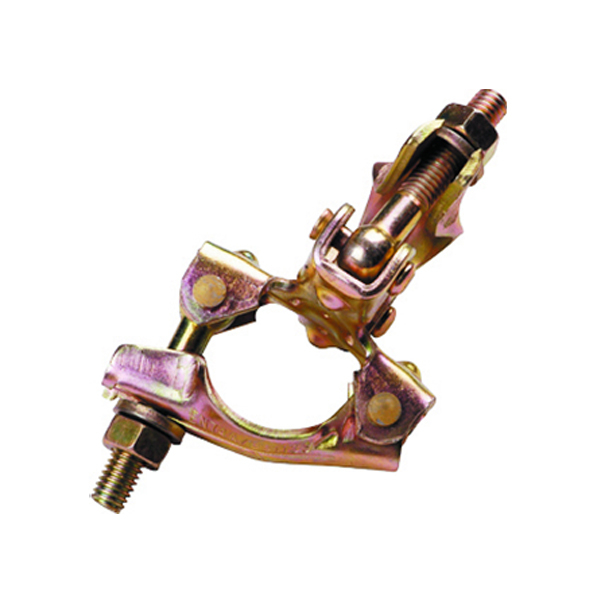

ประเภทอังกฤษ:

ประเภทอเมริกัน:

ส่วนใหญ่ใช้ใน ระบบนั่งร้าน ของสหรัฐอเมริกา

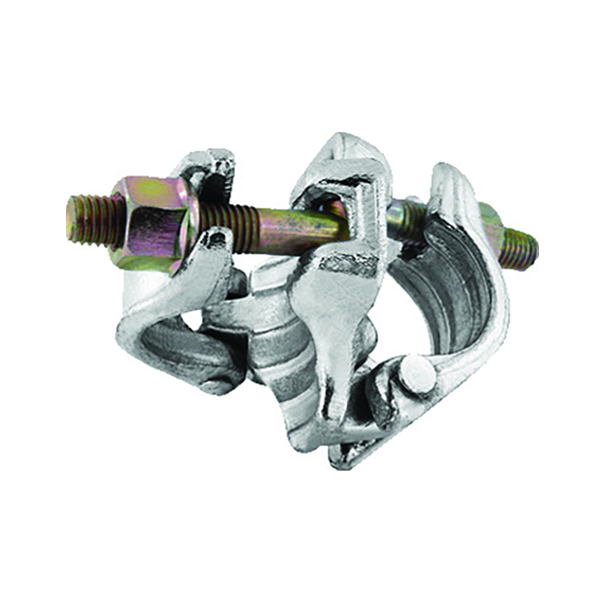

ประเภทเยอรมัน：

ส่วนใหญ่ใช้ใน ระบบนั่งร้าน เยอรมัน.

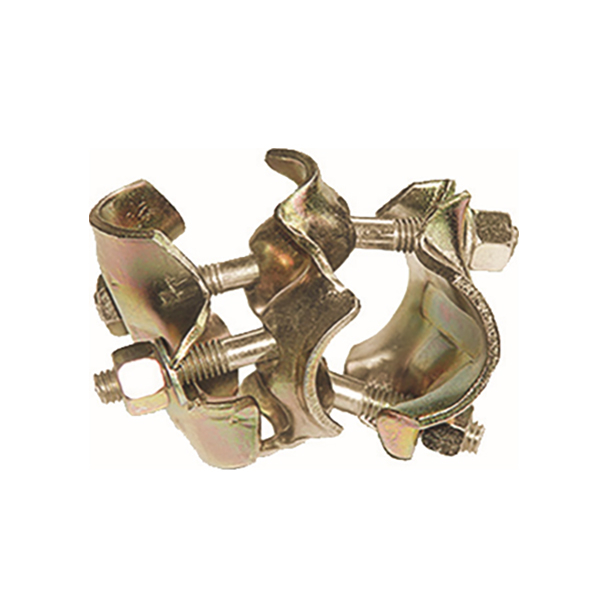

ประเภทอิตาลี：

ส่วนใหญ่ใช้สำหรับ ระบบนั่งร้าน ในอิตาลี

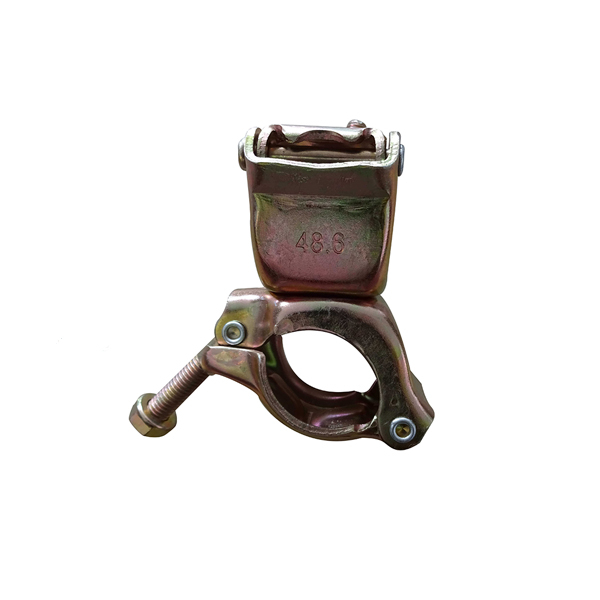

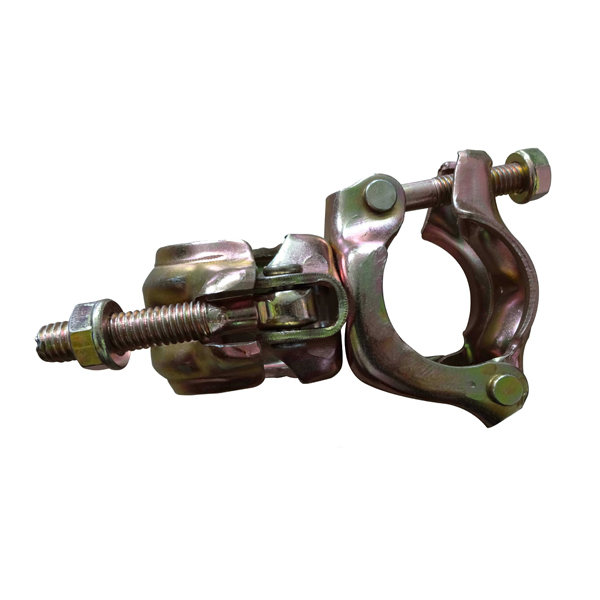

ญี่ปุ่นประเภทเกาหลี：

ส่วนใหญ่ใช้สำหรับ ระบบนั่งร้าน ในญี่ปุ่นและเกาหลี

ตามกระบวนการผลิตที่แตกต่างกันส่วนใหญ่มีสามประเภทต่อไปนี้:

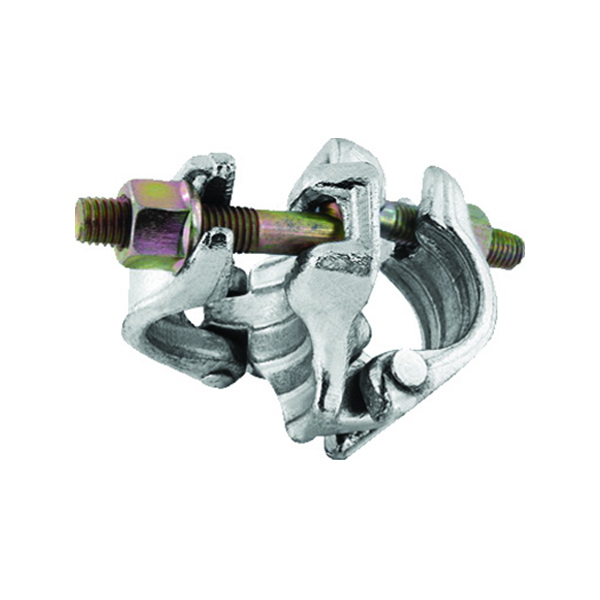

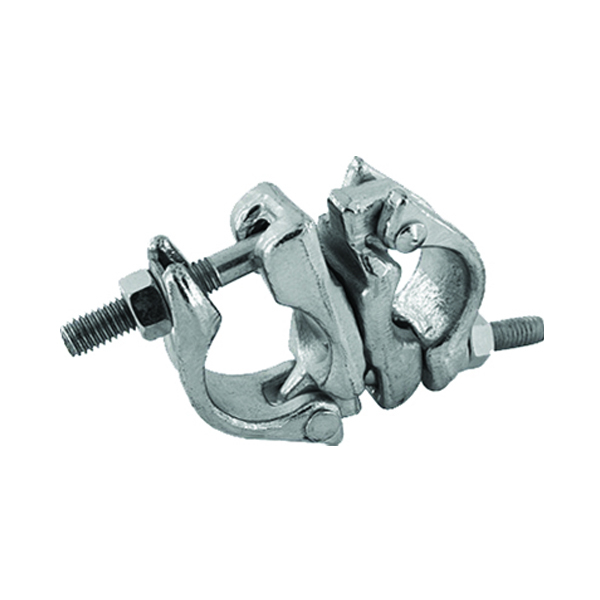

couplers นั่งร้านปลอมแปลง ： กระบวนการผลิตนี้สามารถนำไปสู่ผลที่ตามมาว่าความเหนียวของ coupler นั่งร้านจะได้รับการรับประกันในขณะที่มั่นใจในความแข็งแกร่ง นี่คือที่ที่ Forged Scaffold Coupler เหนือกว่า coupler ที่กด และการคัดเลือกนักแสดง ใช้เตาไฟฟ้าความถี่สูงเพื่อให้ความร้อนเหล็กโครงสร้างคาร์บอนของข้อกำหนดที่สอดคล้องกันกับสถานะออสเทนไนต์ที่ 950 ° -1050 ° C และได้รับการปลอมครั้งเดียว 300-600KN เพื่อปรับปรุงโครงสร้างและคุณสมบัติเชิงกลปรับปรุงความทนทานของผลิตภัณฑ์และปกป้องความแข็งแรง

couplers นั่งร้านปลอมแปลง：

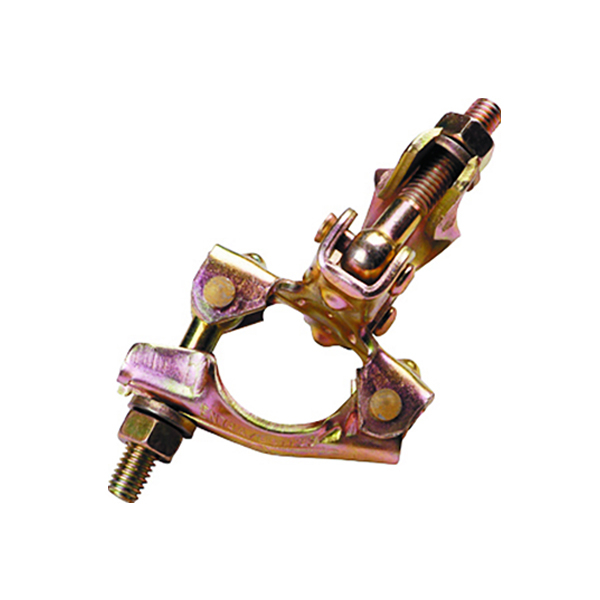

กด couplers：

กด Couplers： เมื่อเทียบกับ Forged Coupler, Pressed Coupler มีความได้เปรียบด้านราคาและโดยเฉพาะอย่างยิ่งการแต่งหน้าสำหรับผลิตภัณฑ์บางอย่างที่ไม่สามารถผลิตได้โดยกระบวนการปลอมใช้ Q235, Q355, SPHC และแผ่นเหล็กเกรดอื่น ๆ เมื่อเปรียบเทียบกับ Couplers ปลอมแปลงมันมีข้อได้เปรียบด้านราคาและมันยังทำขึ้นสำหรับช่องว่างการผลิตที่ไม่สามารถรับรู้ได้ด้วยเทคโนโลยีการปลอมแปลงข้อต่อ

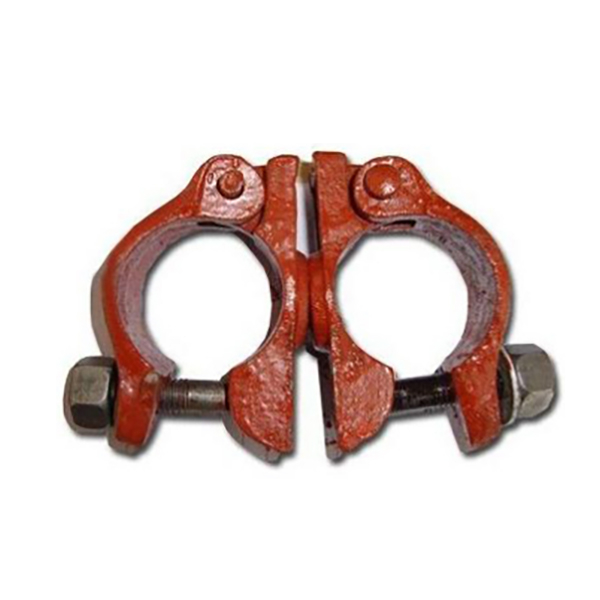

การหล่อร่วม：

Casting Couplers： แม้แต่การคัดเลือกนักแสดง Scaffold Coupler ก็มีความแข็งสูงข้อบกพร่องของความทนทานที่ไม่ดีซึ่งไม่สามารถเอาชนะได้ในที่สุดก็นำไปสู่การลดลงของส่วนแบ่งการตลาดทุกปี ให้ความร้อนทองแดงและเหล็กให้เข้ากับสถานะของเหลวเทลงในแม่พิมพ์หล่อเย็นตามธรรมชาติแล้วประกอบมีลักษณะของประสิทธิภาพการผลิตสูงรอบการผลิตที่รวดเร็วและต้นทุนต่ำ เนื่องจากลักษณะที่ผ่านไม่ได้ของการหล่อ: ความแข็งสูง แต่ความเหนียวไม่ดีส่วนแบ่งการตลาดจึงลดลงทุกปี

ตามการรักษาพื้นผิวที่แตกต่างกันมันจะถูกแบ่งออกเป็นสามประเภทต่อไปนี้:

1. hot-dip couplers galvanized: หลังจากการเสื่อมสภาพ, ดอง, จุ่มและการอบแห้ง, couplers นั่งร้านจะถูกแช่ในสารละลายสังกะสีที่หลอมเหลวในช่วงเวลาหนึ่งแล้วนำออกมา

2. electro-galvanized couplers: couplers electro-galvanized เป็น couplers นั่งร้านที่จำเป็นต้องดำเนินการโดยการย่อยสลายและดองด้วยอุปกรณ์อิเล็กโทรไลซิส วางแผ่นสังกะสีไว้ที่ด้านตรงข้ามของชิ้นส่วนและเชื่อมต่อกับอิเล็กโทรดเชิงบวกของอุปกรณ์อิเล็กโทรไลซิสเปิดพลังงานและใช้การเคลื่อนที่ทิศทางของกระแสจากอิเล็กโทรดบวกไปยังอิเล็กโทรดเชิงลบเพื่อค่อยๆสะสมชั้นของสังกะสีบนพื้นผิวของตัวเชื่อม

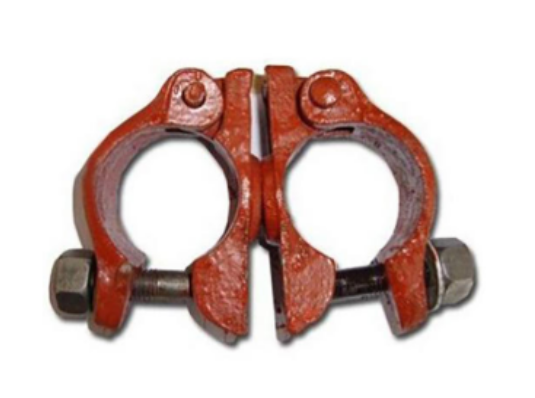

3. คัปปลินสีที่ได้รับการป้องกันความสูง: สีสเปรย์เป็นวิธีการเคลือบที่ฉีดพ่นผ่านปืนสเปรย์หรือเครื่องฉีดน้ำดิสก์กระจายไปสู่หยดที่สม่ำเสมอและละเอียดโดยใช้แรงดันหรือแรงเหวี่ยงและนำไปใช้กับพื้นผิวของตัวเชื่อมต่อ

ต่อไปนี้เป็นชิ้นส่วนมาตรฐานที่ใช้ในการหัก: สกรูน็อตปะเก็นและข้อมูลอื่น ๆ :

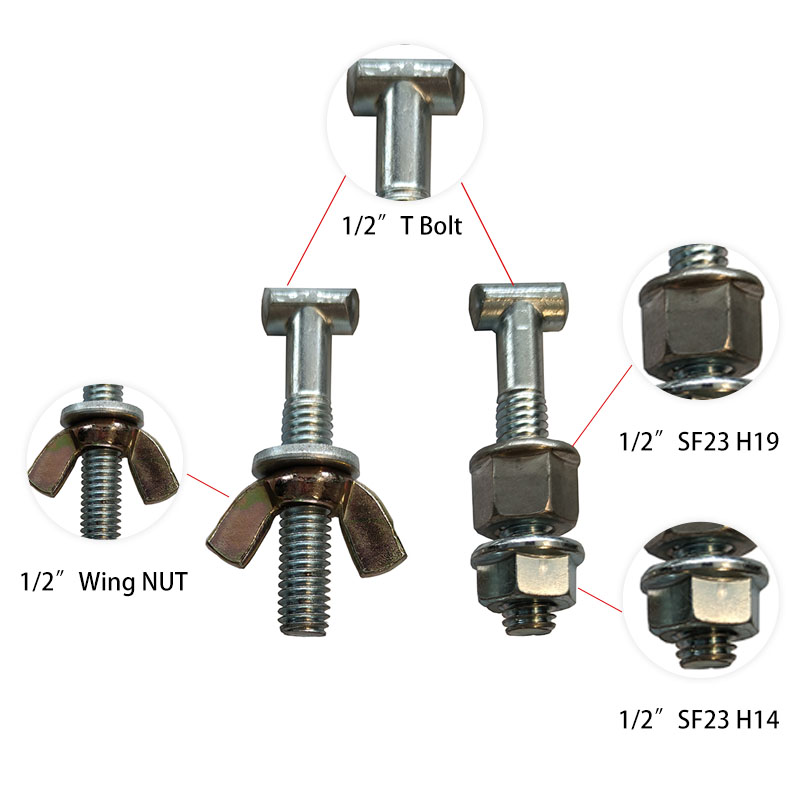

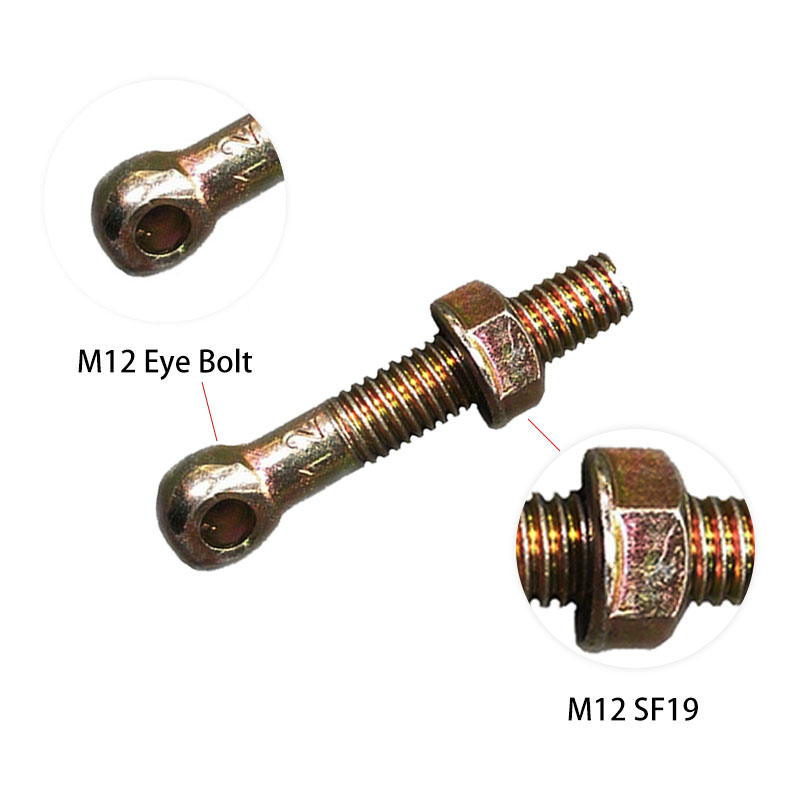

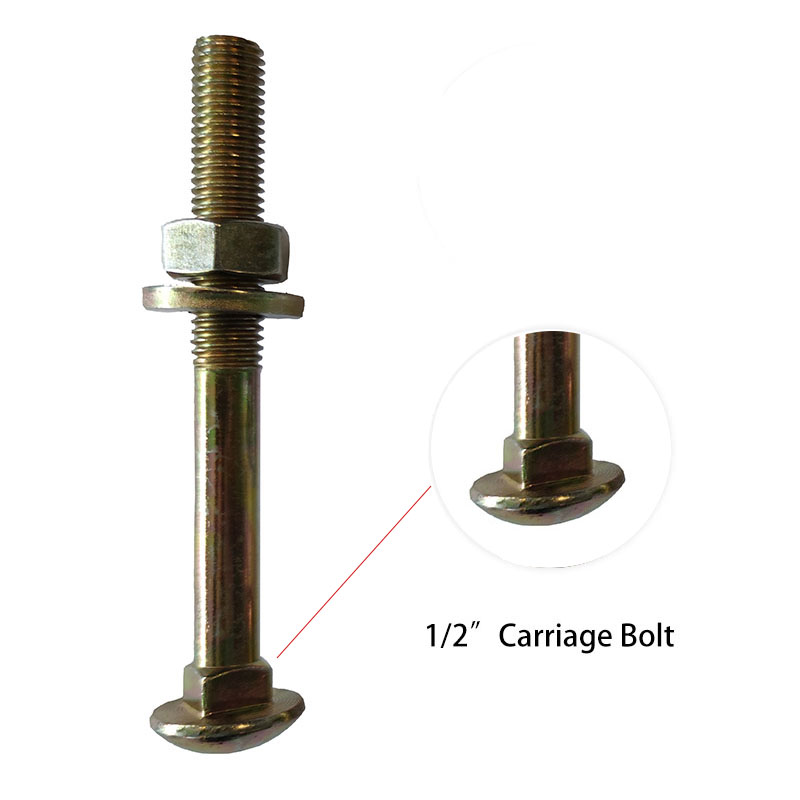

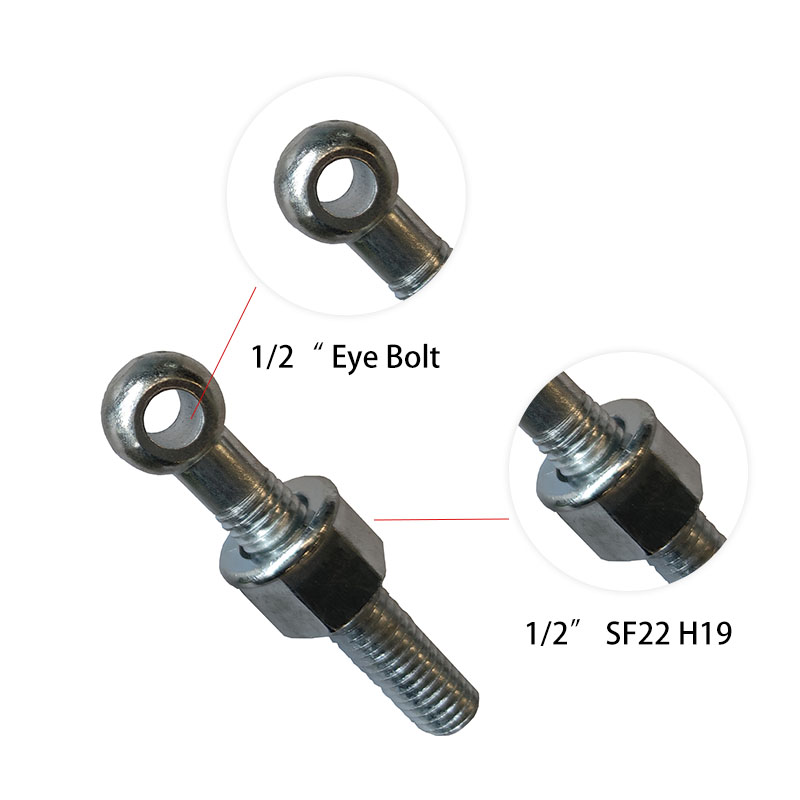

ประเภททั่วไป: T-Bolt, Bolt ตา, การแยกสายฟ้า เส้นผ่านศูนย์กลางของสลักเกลียว coupler ทั่วไปหกตัวความยาวที่มีประสิทธิภาพของสลักเกลียวและประเทศที่ใช้งานได้มีดังนี้:

Commontype： ถั่วหกเหลี่ยม, น็อตปีก, น็อตหน้าแปลน
ตามขนาดของประแจในประเทศต่าง ๆ ขนาดน็อต coupler ทั่วไปคือ 19 มม. 21 มม. 22 มม. และ 23 มม. ในหมู่พวกเขามักจะใช้ถั่วขนาด 19 มม. ใน couplers นั่งร้านในญี่ปุ่นเกาหลีใต้และประเทศในเอเชียตะวันออกเฉียงใต้บางประเทศถั่ว 21 มม. มักใช้ในข้อต่อที่เกี่ยวข้องในสหราชอาณาจักรและประเทศเครือจักรภพและถั่ว 22 มม. เหมาะสำหรับระบบนั่งร้านในสหรัฐอเมริกาประเทศเยอรมนีและบางประเทศในยุโรป และถั่ว 23 มม. ส่วนใหญ่ใช้ในออสเตรเลีย

เส้นผ่านศูนย์กลางของสลักเกลียวและความกว้างของหน่วยและความสูงของน็อตหกเหลี่ยมทั่วไปแสดงในตารางต่อไปนี้:

ความกว้างข้ามแฟลตสำหรับน็อตหกเหลี่ยมและการใช้ประเทศ
ความกว้าง	21	สหราชอาณาจักรและเครือจักรภพแห่งชาติ
ความกว้าง	22	สหรัฐอเมริกาเยอรมนีและประเทศ Eurupean บางประเทศ
ความกว้าง	23	ออสเตรเลีย
ความกว้าง	19	ญี่ปุ่นเกาหลีใต้และประเทศในเอเชียตะวันออกเฉียงใต้

	Bolt Dia	ความกว้างข้ามแฟลต	ความสูง	ความกว้างข้ามแฟลต	ความสูง	ความกว้างข้ามแฟลต	ความสูง
น็อตหกเหลี่ยม	1/2 '	S21	H11	S22	H11	S23	H11
น็อตหกเหลี่ยม		SF21	H14	SF22	H14	SF23	H14
น็อตหกเหลี่ยม		SF21	H19	SF22	H19	SF23	H119
น็อตหกเหลี่ยม		S21	H15
น็อตหกเหลี่ยม	M14	S22	H11	S23	H11
น็อตหกเหลี่ยม		SF22	H14	SF23	H14
น็อตหกเหลี่ยม		SF22	H19	SF23	H119
น็อตหกเหลี่ยม	M12	SF19	H9
น็อตปีก	1/2

	Dia.	ความยาว / ความยาวของสลักเกลียวที่มีประสิทธิภาพ	ใช้
t-bolt	1/2	75-88	สหราชอาณาจักรและเครือจักรภพแห่งชาติ
	M14	75-87	สหรัฐอเมริกาเยอรมนีและประเทศ Eurupean บางประเทศ
	M14	98-110	สหรัฐอเมริกาเยอรมนีและประเทศ Eurupean บางประเทศ
สลักเกลียว	1/2	67-86	สหราชอาณาจักรและเครือจักรภพแห่งชาติ
	M12	57-73	สหราชอาณาจักรและเครือจักรภพแห่งชาติ
	M14	70-90	สหรัฐอเมริกาเยอรมนีและประเทศ Eurupean บางประเทศ

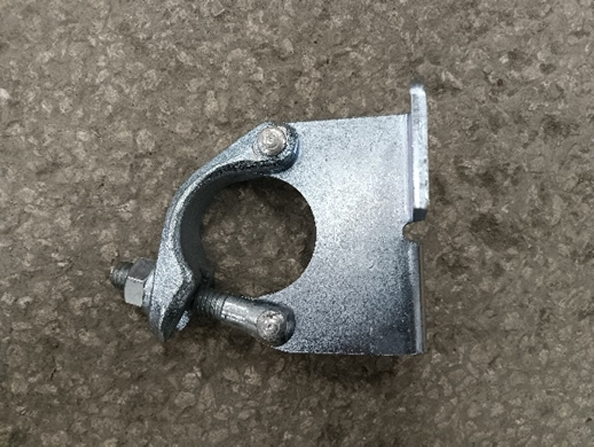

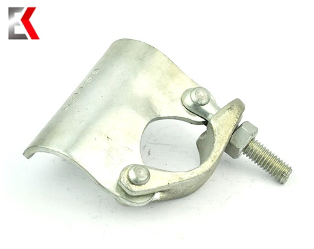

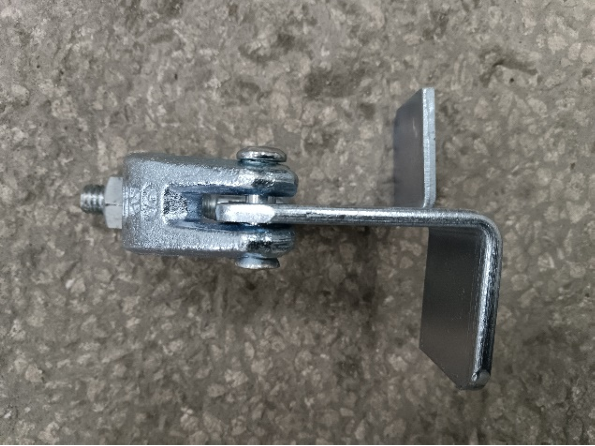

การแยกสายฟ้า	1/2	45-82	สำหรับ Putlog Coupler, BRC ฯลฯ
สลักเกลียว	1/2	116-125	สำหรับแคลมป์ภายนอกท่อแคลมป์สากล ฯลฯ
สลักเกลียว	1/2	85-92	สำหรับแคลมป์ภายนอกท่อแคลมป์สากล ฯลฯ

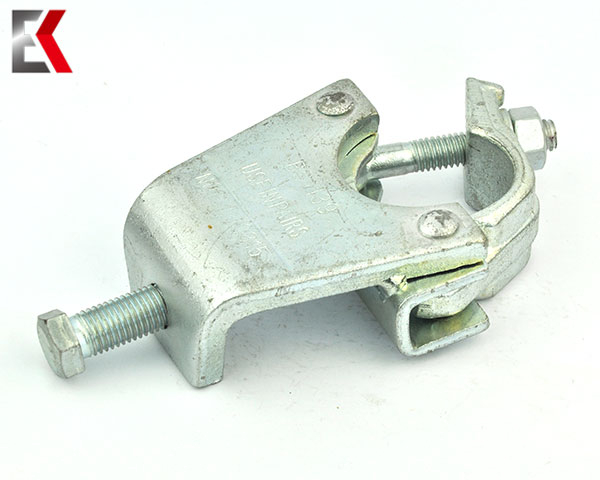

กลอนหกเหลี่ยม	M16	72-80	สำหรับคานคานพินข้อต่อ DF
แบน t-bolt	1/2	66-76	สำหรับข้อต่อของอิตาลี

ความหนาและเส้นผ่านศูนย์กลางด้านใน/ภายนอกของเครื่องซักผ้ามีดังนี้:

ความหนา

DIA ด้านใน / นอก

เครื่องซักผ้า

3.5

13-26

ตามสถานการณ์การใช้งานที่แตกต่างกันและขนาดของท่อทองแดงที่แตกต่างกันข้อมูลจำเพาะของข้อต่อที่ใช้กันมากที่สุดคือ: 48.3*48.3 นอกจากนี้ยังมีข้อกำหนดพิเศษบางอย่างดังที่แสดงในตารางต่อไปนี้:

ตามขนาดที่แตกต่างกัน

สองเท่า	coupler หมุน
48.3*34	48.3*34	34*34	34*38
48.3*38	48.3*38	38*38	38*42
48.3*42	48.3*42	42*42	42*60
48.3*48.3	48.3*48.3	-	-
48.3*60	48.3*60	60*60	60*76
48.3*76	48.3*76	76*76	86*89
-	48.3*89	89*89	-

coupler นั่งร้าน ของเรา ได้รับใบรับรองระหว่างประเทศจำนวนมากเช่น EN 74-1: 2005 และ EN 74-1: 2005 ข้อ 7.4.3 ฯลฯ ฯลฯ

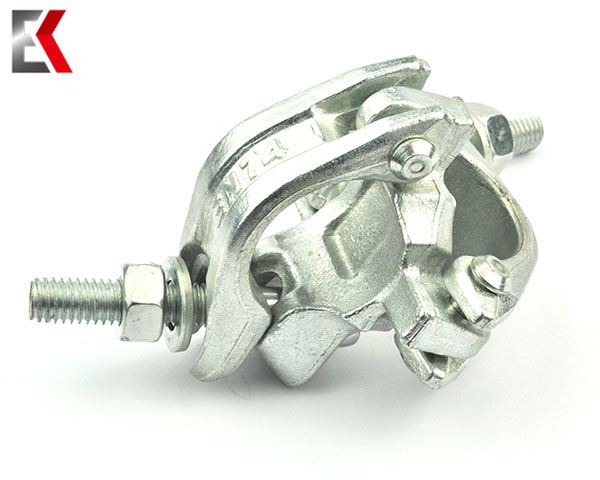

ลดการปลอมตัวเป็นคู่ Coupler

สรุปผลลัพธ์:

เลขที่	รายการทดสอบ	วิธีทดสอบ	ผลลัพธ์	บทสรุป
1	กำลังลื่น	EN 74-1: 2022 ข้อ 7.2.1	ดูผลลัพธ์	ผ่าน
2	กำลังความล้มเหลว	EN 74-1: 2022 ข้อ 7.2.2	ดูผลลัพธ์	ผ่าน
3	แรงดึง	EN 74-1: 2022 ข้อ 7.3	ดูผลลัพธ์	ผ่าน
4	ความแข็งงอไม้กางเขนและการดัดไม้กางเขนช่วงเวลาที่ดีที่สุด	EN 74-1: 2022 ข้อ 7.4.1	ดูผลลัพธ์	ผ่าน
5	ช่วงเวลาการหมุนและความแข็ง	EN 74-1: 2022 ข้อ 7.4.2	ดูผลลัพธ์	ผ่าน

บันทึก:

ผ่าน: ตรงตามข้อกำหนด;

ล้มเหลว: ไม่เป็นไปตามข้อกำหนด

N/A: ไม่ได้ใช้กับการตัดสิน

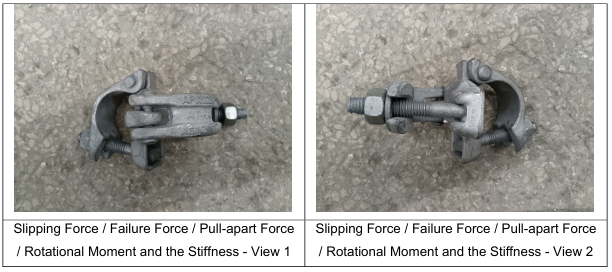

ตัวอย่างตัวอย่างต้นฉบับ:

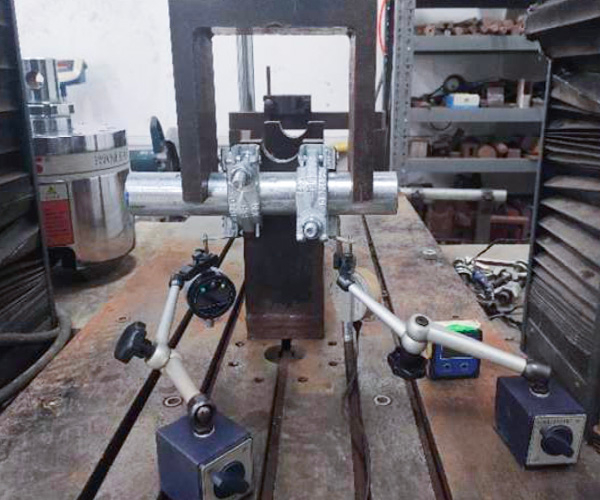

รายการทดสอบ 1

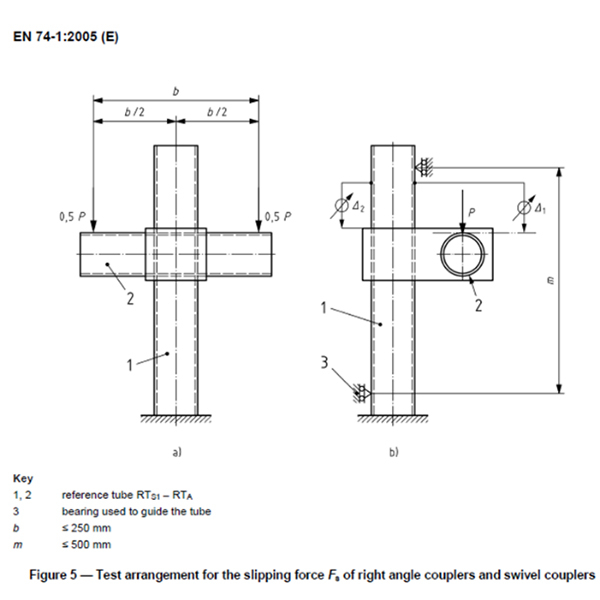

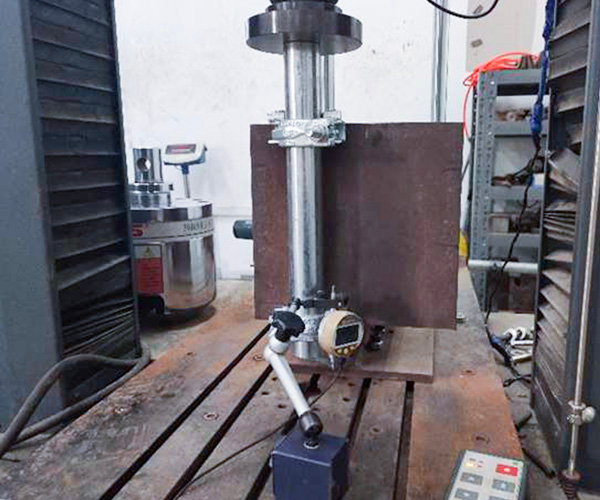

รายการทดสอบ: กำลังลื่นไถล

วิธีทดสอบ: EN 74-1: 2022 ข้อ 7.2.1

เงื่อนไขการทดสอบ: ตัวอย่าง: Coupler มุมขวา, คลาส B, 10pcs

ผลการทดสอบ:

รายการทดสอบ	ผลการทดสอบ	ข้อกำหนดใน EN 74-1: 2022 ตารางที่ 8	บทสรุป
กำลังลื่น	△1≤7มม., FS, 5% = 20.9kN	△1≤7มม., FS, 5%≥10.0kn	ผ่าน
กำลังลื่น	1mm≤△2≤2mm, Fs, 5% = 25.0kn	1mm≤△2≤2mm, Fs, 5% ≥15.0kn	ผ่าน

บันทึก:

1) FF, 5%: ปริมาณ 5% สำหรับระดับความเชื่อมั่น 75%

2) ข้อมูลจำเพาะของหลอดสำหรับแรงลื่น: ท่อเหล็กของφ48.3มม. × 3.2 มม. (ความหนาของผนัง)

3) โปรดดูภาคผนวก A สำหรับรายละเอียดผลการทดสอบ

ภาคผนวกรายละเอียดของผลการทดสอบ

ตัวอย่างหมายเลข	FS (kn, △ 1 = 7 มม.)	FS (kn, 1mm≤△2≤2mm)
1	22.18	26.59
2	23.06	26.35
3	21.97	25.88
4	23.14	27.06
5	22.85	26.37
6	22.91	27.42
7	24.45	28.36
8	23.66	27.42
9	21.73	25.62
10	21.51	26.03
FS, 5%	20.9	25.0

รายการทดสอบ 2

รายการทดสอบ: แรงล้มเหลว

วิธีทดสอบ: EN 74-1: 2022 ข้อ 7.2.2

เงื่อนไขการทดสอบ: ตัวอย่าง: Coupler มุมขวา, คลาส B, 5pcs

ผลการทดสอบ:

รายการทดสอบ	ผลการทดสอบ	ข้อกำหนดใน EN 74-1: 2022 ตารางที่ 8	บทสรุป
กำลังความล้มเหลว	FF, 5%/γR2 = 57.6kN	FF, 5%/γR2≥30.0KN	ผ่าน

บันทึก:

1) FF, 5%: ปริมาณ 5% สำหรับระดับความเชื่อมั่น 75%

2) γR2 = 1.25 ตาม EN 74-1

3) สเปคของแถบเหล็กสำหรับแรงล้มเหลว: แถบเหล็กของφ48.3มม.

4) โปรดดูภาคผนวก B สำหรับรายละเอียดผลการทดสอบ

ภาคผนวก B รายละเอียดของผลการทดสอบ

ตัวอย่างหมายเลข	ff (kn)
11	74.71
12	77.54
13	78.62
14	75.31
15	79.85
FF, 5%/γR2	57.6

รายการทดสอบ 3

รายการทดสอบ: แรงดึง-อพาร์ท

วิธีทดสอบ: EN 74-1: 2022 ข้อ 7.3

เงื่อนไขการทดสอบ: ตัวอย่าง: Coupler มุมขวา, คลาส B, 5pcs

ผลการทดสอบ:

รายการทดสอบ	ผลการทดสอบ	ข้อกำหนดใน EN 74-1: 2022 ตารางที่ 8	บทสรุป
แรงดึง	FP, 5%/γR2 = 48.9KN	FP, 5%/γR2≥30.0KN	ผ่าน

บันทึก:

1) FP, 5%: ปริมาณ 5% สำหรับระดับความเชื่อมั่น 75%

2) γR2 = 1.25 ตาม EN 74-1

3) ข้อกำหนดของแถบเหล็กสำหรับแรงดึง-พาร์ท: แถบเหล็กของφ48.3มม.

4) โปรดดูภาคผนวก C สำหรับรายละเอียดผลการทดสอบ

ภาคผนวก C รายละเอียดของผลการทดสอบ

ตัวอย่างหมายเลข	fp (kn)
16	66.85
17	71.96
18	64.27
19	69.83
20	67.24
FP, 5%/γR2	48.9

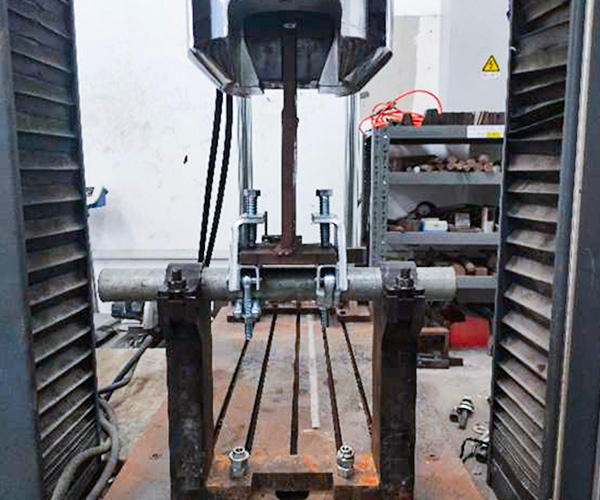

รายการทดสอบ 4

รายการทดสอบ: ความแข็งงอไม้กางเขนและช่วงเวลาการดัดไม้กางเขน

วิธีทดสอบ: EN 74-1: 2022 ข้อ 7.4.1

เงื่อนไขการทดสอบ: ตัวอย่าง: Coupler มุมขวา, คลาส B, 10pcs

ผลการทดสอบ:

รายการทดสอบ	ผลการทดสอบ	ข้อกำหนดใน EN 74 1: 2022 ตารางที่ 8	บทสรุป
ความแข็งงอไม้กางเขนและการดัดไม้กางเขนช่วงเวลาที่ดีที่สุด	MB/1.65 = 0.48KNM, C1 = 28.9KNM/RAD	MB/1.65 = 0.48KNM, C1≥15.0KNM/RAD	ผ่าน
	mb = 0.8kNm, c2 = 7.5kNm/rad	mb = 0.8kNm, c2≥6.0knm/rad
	mult, 5%= 1.6kNm	mult, 5%≥1.6kNm

บันทึก:

1. mult, 5%: ปริมาณ 5% สำหรับระดับความเชื่อมั่น 75%

2. ข้อมูลจำเพาะของหลอดสำหรับความแข็งงอไม้กางเขนและการดัดงอไม้กางเขนช่วงเวลาที่ดีที่สุด: ท่อเหล็กของφ48.3มม. × 3.2 มม. (ความหนาของผนัง)

ข้อมูลจำเพาะของแถบเหล็กสำหรับความแข็งงอไม้กางเขนและการดัดไม้กางเขนช่วงเวลาที่ดีที่สุด: แถบเหล็กของφ48.3มม.

3. โปรดดูภาคผนวก D สำหรับรายละเอียดผลการทดสอบ

ภาคผนวก D รายละเอียดของผลการทดสอบ

หมายเลขตัวอย่าง	C1 (knm/rad, mb/1.65 = ± 0.48knm)	C2+ (knm/rad, mb = 0.8knm)	c2- (knm/rad, mb = -0.8knm)	mult (knm)
26	29.35	8.07	-	1.61
27	30.96	7.59	-	1.63
28	29.75	8.45	-	1.60
29	31.43	8.08	-	1.64
30	24.62	8.26	-	1.62
31	30.72	-	6.45	1.59
32	30.52	-	6.61	1.64
33	25.12	-	6.73	1.60
34	27.19	-	7.74	1.61
35	31.56	-	7.41	1.63
-	C1 = 28.9	C2 = 7.5		mult, 5%= 1.6

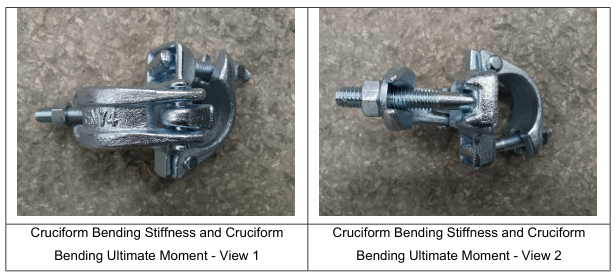

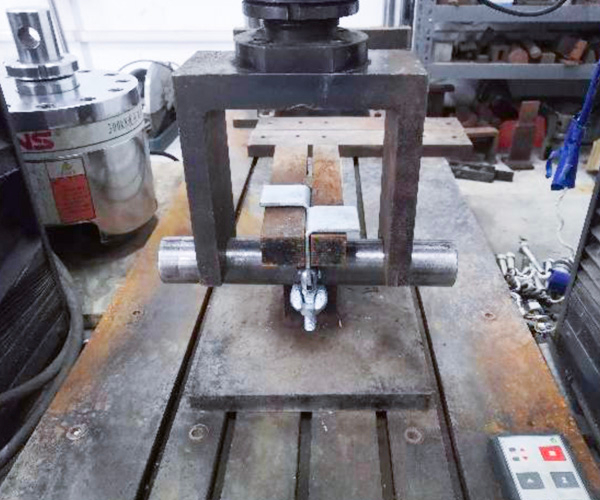

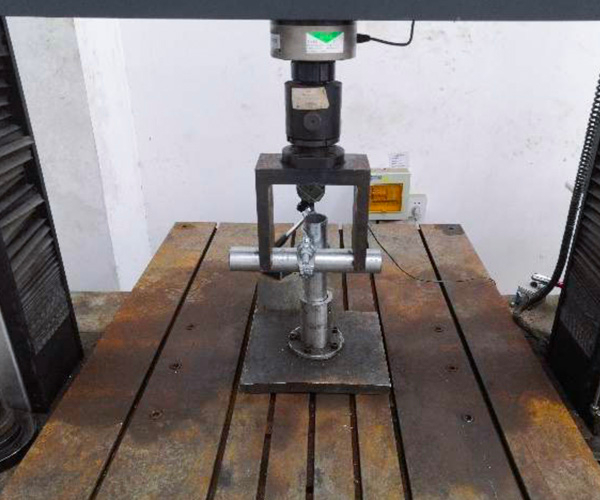

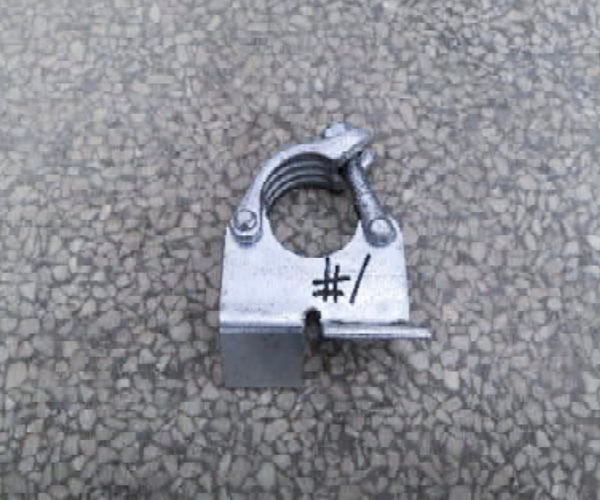

รูปภาพทดสอบ:

รายการทดสอบ 5

รายการทดสอบ: ช่วงเวลาการหมุนและความแข็ง

วิธีทดสอบ: EN 74-1: 2022 ข้อ 7.4.2

เงื่อนไขการทดสอบ: ตัวอย่าง: Coupler มุมขวา, คลาส B, 5pcs

ผลการทดสอบ:

รายการทดสอบ	ผลการทดสอบ	ข้อกำหนดใน EN 74-1: 2022 ตารางที่ 8	บทสรุป
ช่วงเวลาการหมุนและความแข็ง	mt = ± 0.13kNm, cφ = 61.5kNm/rad	mt = ± 0.13kNm, cφ≥7.5kNm/rad	ผ่าน
ช่วงเวลาการหมุนและความแข็ง	1 °≤θ≤2°, MT, 5%= 0.51KNM	1 °≤θ≤2°, MT 5%≥0.13Knm	ผ่าน

บันทึก:

1) MT, 5%: ปริมาณ 5% สำหรับระดับความเชื่อมั่น 75%

2) ข้อมูลจำเพาะของหลอดสำหรับช่วงเวลาการหมุนและความแข็ง: ท่อเหล็กของφ48.3mm× 3.2 มม. (ความหนาของผนัง) 3) โปรดดูภาคผนวก E สำหรับรายละเอียดผลการทดสอบ

ภาคผนวกรายละเอียดของผลการทดสอบ

หมายเลขตัวอย่าง	cφ (knm/rad, mt = ± 0.13kNm)	mt (knm, 1 °≤θ≤2°)
21	61.29	0.576
22	61.73	0.647
23	59.38	0.545
24	63.09	0.597
25	62.17	0.618
-	Cφ = 61.5	MT, 5%= 0.51

ลดระดับ Coupler Swivel Coupler 'a '

ภายใต้สถานการณ์ปกติมันเป็นเรื่องยากที่จะไปถึงเกรด B แต่เรามาถึง

สรุปผลลัพธ์:

เลขที่	รายการทดสอบ	วิธีทดสอบ	ผลลัพธ์	บทสรุป
1	กำลังลื่น	EN 74-1: 2022 ข้อ 7.2.1	ดูผลลัพธ์	ผ่าน
2	กำลังความล้มเหลว	EN 74-1: 2022 ข้อ 7.2.2	ดูผลลัพธ์	ผ่าน

บันทึก:

ผ่าน: ตรงตามข้อกำหนด;

ล้มเหลว: ไม่เป็นไปตามข้อกำหนด

N/A: ไม่ได้ใช้กับการตัดสิน

ตัวอย่างตัวอย่างต้นฉบับ:

รายการทดสอบ 1

รายการทดสอบ: กำลังลื่นไถล

วิธีทดสอบ: EN 74-1: 2022 ข้อ 7.2.1

เงื่อนไขการทดสอบ: ตัวอย่าง: Swivel Coupler, Class A, 10pcs

ผลการทดสอบ:

รายการทดสอบ	ผลการทดสอบ	ข้อกำหนดใน EN 74-1: 2022 ตารางที่ 8	บทสรุป
กำลังลื่น	△1≤7มม., FS, 5% = 10.7kN	△1≤7มม., FS, 5%≥7.0kn	ผ่าน
กำลังลื่น	fs = 20.0kn, △ 2 <1mm	1mm≤△2≤2mm, Fs, 5% ≥10.0kn	ผ่าน

บันทึก:

1) FF, 5%: ปริมาณ 5% สำหรับระดับความเชื่อมั่น 75%

3) โปรดดูภาคผนวก A สำหรับรายละเอียดผลการทดสอบ

ภาคผนวกรายละเอียดของผลการทดสอบ

ตัวอย่างหมายเลข	FS (kn, △ 1 = 7 มม.)	FS (kn, 1mm≤△2≤2mm)
1	11.81	fs = 20.0kn, △ 2 <1mm
2	13.47	fs = 20.0kn, △ 2 <1mm
3	12.53	fs = 20.0kn, △ 2 <1mm
4	11.04	fs = 20.0kn, △ 2 <1mm
5	12.58	fs = 20.0kn, △ 2 <1mm
6	12.39	fs = 20.0kn, △ 2 <1mm
7	13.07	fs = 20.0kn, △ 2 <1mm
8	11.21	fs = 20.0kn, △ 2 <1mm
9	12.62	fs = 20.0kn, △ 2 <1mm
10	11.87	fs = 20.0kn, △ 2 <1mm
FS, 5%	10.7	-

หมายเหตุ: ตาม EN 74-1: 2022 การทดสอบสามารถสิ้นสุดลงเมื่อโหลดการทดสอบถึงสองเท่าของ FS ที่ระบุในตารางที่ 8 ของ EN 74-1: 2022

รายการทดสอบ 2

รายการทดสอบ: แรงล้มเหลว

วิธีทดสอบ: EN 74-1: 2022 ข้อ 7.2.2

เงื่อนไขการทดสอบ: ตัวอย่าง: Swivel Coupler, Class A, 5pcs

ผลการทดสอบ:

รายการทดสอบ	ผลการทดสอบ	ข้อกำหนดใน EN 74-1: 2022 ตารางที่ 8	บทสรุป
กำลังความล้มเหลว	FF, 5%/γR2 = 39.8kN	FF, 5%/γR2≥14.0KN	ผ่าน

บันทึก:

1) FF, 5%: ปริมาณ 5% สำหรับระดับความเชื่อมั่น 75%

2) γR2 = 1.25 ตาม EN 74-1

3) สเปคของแถบเหล็กสำหรับแรงล้มเหลว: แถบเหล็กของφ48.3มม.

4) โปรดดูภาคผนวก B สำหรับรายละเอียดผลการทดสอบ

ภาคผนวก B รายละเอียดของผลการทดสอบ

ตัวอย่างหมายเลข	ff (kn)
11	52.05
12	57.56
13	54.36
14	57.69
15	57.75
FF, 5%/γR2	39.8

รายงานการทดสอบจะใช้สำหรับการวิจัยทางวิทยาศาสตร์ของลูกค้าการสอนการควบคุมคุณภาพภายในการวิจัยและพัฒนาผลิตภัณฑ์ ฯลฯ ... และเพียงเพื่อการอ้างอิงภายใน เว้นแต่จะระบุไว้เป็นอย่างอื่นรายงานนี้ให้การประกาศความสอดคล้องตามผลการทดสอบอยู่ในขอบเขตหรือข้อกำหนดที่ระบุโดยไม่คำนึงถึงความไม่แน่นอนของการวัด

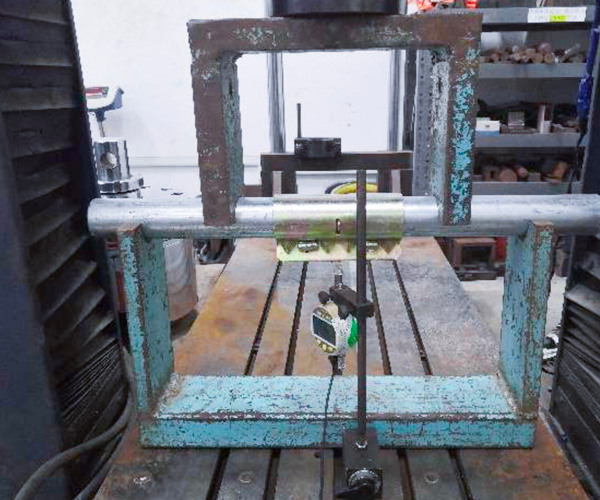

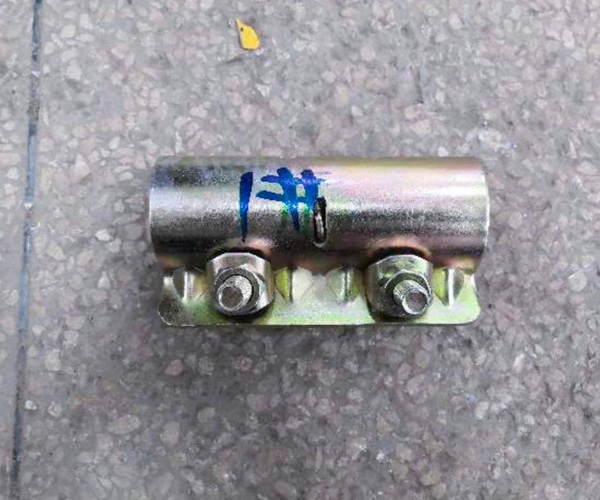

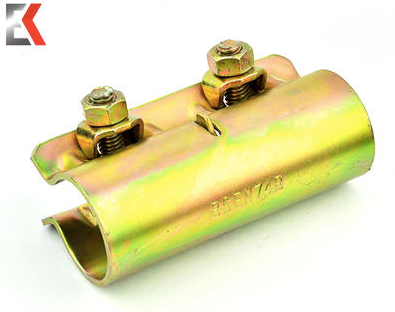

กดแขนเสื้อ

สรุปผลลัพธ์:

เลขที่	รายการทดสอบ	วิธีทดสอบ	ผลลัพธ์	บทสรุป
1	กำลังลื่น	EN 74-1: 2022 ข้อ 7.2.1	ดูผลลัพธ์	ผ่าน
2	ช่วงเวลาที่โค้งงอ	EN 74-1: 2022 ข้อ 7.4.3	ดูผลลัพธ์	ผ่าน

บันทึก:

ผ่าน: ตรงตามข้อกำหนด;

ล้มเหลว: ไม่เป็นไปตามข้อกำหนด

N/A: ไม่ได้ใช้กับการตัดสิน

รายการทดสอบ 1

1. รายการทดสอบ: กำลังลื่น

วิธีทดสอบ: EN 74-1: 2022 ข้อ 7.2.1

เงื่อนไขการทดสอบ: ตัวอย่าง: ปลอกแขน, คลาส B, 10pcs

ผลการทดสอบ:

รายการทดสอบ	ผลการทดสอบ	ข้อกำหนดใน EN 74-1: 2022 ตารางที่ 8	บทสรุป
กำลังลื่น	fs = 18.0kn, △ 2 ＜1mm	1mm≤△2≤2mm, Fs, 5% ≥9.0kn	ผ่าน

บันทึก:

1) FS, 5%: ปริมาณ 5% สำหรับระดับความเชื่อมั่น 75%

3) โปรดดูภาคผนวก A สำหรับรายละเอียดผลการทดสอบ

ภาคผนวกรายละเอียดของผลการทดสอบ

กำลังลื่น

ตัวอย่างหมายเลข	FS (kn, 1mm≤△2≤2mm)
1	fs = 18.0kn, △ 2 ＜1mm
2	fs = 18.0kn, △ 2 ＜1mm
3	fs = 18.0kn, △ 2 ＜1mm
4	fs = 18.0kn, △ 2 ＜1mm
5	fs = 18.0kn, △ 2 ＜1mm
6	fs = 18.0kn, △ 2 ＜1mm
7	fs = 18.0kn, △ 2 ＜1mm
8	fs = 18.0kn, △ 2 ＜1mm
9	fs = 18.0kn, △ 2 ＜1mm
10	fs = 18.0kn, △ 2 ＜1mm
FS, 5%	-

รายการทดสอบ 2

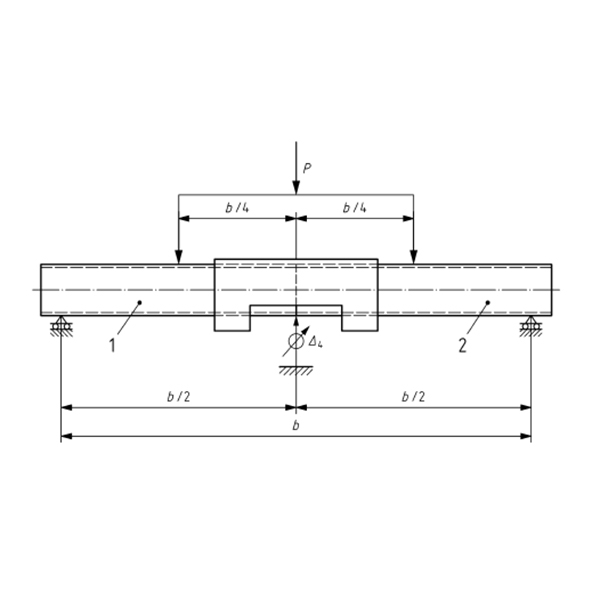

2. รายการทดสอบ: ช่วงเวลาการดัด

วิธีทดสอบ: EN 74-1: 2022 ข้อ 7.4.3

เงื่อนไขการทดสอบ: ตัวอย่าง: ปลอกแขน, คลาส B, 5pcs

ผลการทดสอบ:

รายการทดสอบ	ผลการทดสอบ	ข้อกำหนดใน EN 74-1: 2022 ตารางที่ 8	บทสรุป
ช่วงเวลาที่โค้งงอ	mb = 2.8kNM ตัวอย่างไม่แตกสลาย	MB, 5% ≥1.4knm	ผ่าน

บันทึก:

1) MB, 5%: ปริมาณ 5% สำหรับระดับความเชื่อมั่น 75%

2) ข้อมูลจำเพาะของหลอดสำหรับช่วงเวลาการดัด: ท่อเหล็กของφ48.3มม. × 4.0 มม. (ความหนาของผนัง)

3) โปรดดูภาคผนวก B สำหรับรายละเอียดผลการทดสอบ

ภาคผนวก B รายละเอียดของผลการทดสอบ

ตัวอย่างหมายเลข	MB (KNM)
11	mb = 2.8kNM ตัวอย่างไม่แตกสลาย
12	mb = 2.8kNM ตัวอย่างไม่แตกสลาย
13	mb = 2.8kNM ตัวอย่างไม่แตกสลาย
14	mb = 2.8kNM ตัวอย่างไม่แตกสลาย
15	mb = 2.8kNM ตัวอย่างไม่แตกสลาย
MB, 5%	mb = 2.8kNM ตัวอย่างไม่แตกสลาย

หมายเหตุ: ตาม EN 74-1: 2022 การทดสอบสามารถสิ้นสุดลงเมื่อโหลดการทดสอบถึงสองครั้งที่ MB ที่ระบุไว้ในตารางที่ 8 ของ EN 74-1: 2022

ในการทดสอบ
หลังการทดสอบ

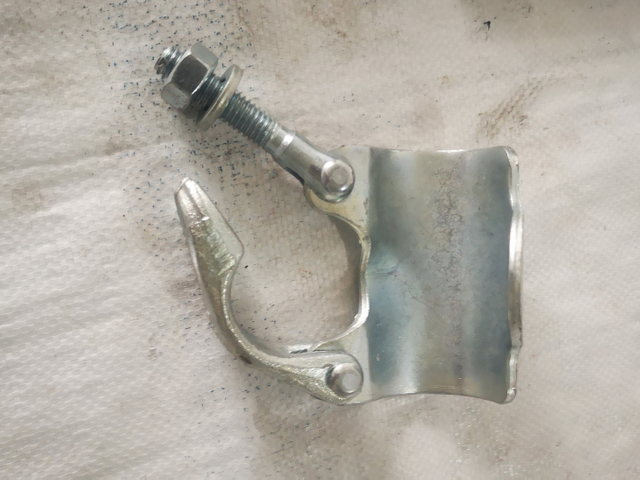

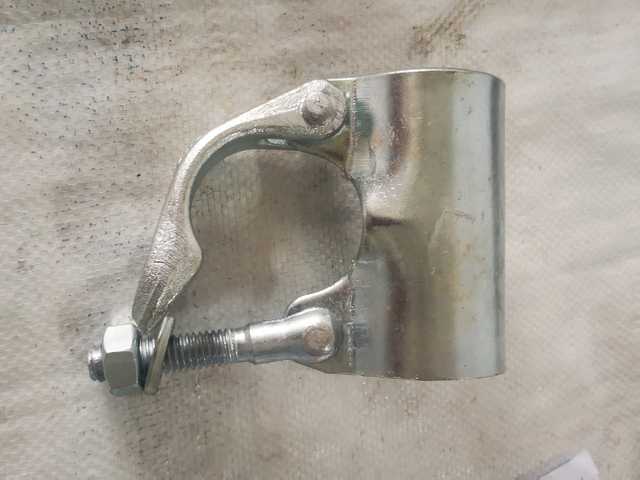

Putlog / wrapover coupler

สรุปผลลัพธ์:

เลขที่	รายการทดสอบ	วิธีทดสอบ	ผลลัพธ์	บทสรุป
1	ความต้านทานลื่น	BS 1139-2.2: 2009+A1: 2015 ข้อ 7.2 & Annex A.2	ดูผลลัพธ์	ผ่าน

บันทึก:

ผ่าน: ตรงตามข้อกำหนด;

ล้มเหลว: ไม่เป็นไปตามข้อกำหนด

N/A: ไม่ได้ใช้กับการตัดสิน

รายการทดสอบ: ความต้านทานลื่นไถล

วิธีการทดสอบ: BS 1139-2.2: 2009+A1: 2015 ข้อ 7.2 & Annex A.2

เงื่อนไขการทดสอบ: ตัวอย่าง: Putlog coupler, 5pcs

ผลการทดสอบ:

รายการทดสอบ	ผลการทดสอบ	ข้อกำหนดใน BS 1139 2.2: 2009+A1: 2015 ข้อ 7.2	บทสรุป
ความต้านทานลื่น	1mm≤△2≤2mm, Fs, 5% = 1.13kN	1mm≤△2≤2mm, Fs, 5% ≥1.04kN	ผ่าน

บันทึก:

1) FS, 5%: ปริมาณ 5% สำหรับระดับความเชื่อมั่น 75%

3) โปรดดูภาคผนวก A สำหรับรายละเอียดผลการทดสอบ

ภาคผนวกรายละเอียดของผลการทดสอบ

ความต้านทานลื่น

ตัวอย่างหมายเลข	P (kn)
1	2.69
2	1.75
3	1.51
4	2.47
5	1.93
FS, 5%	1.13

ในการทดสอบ

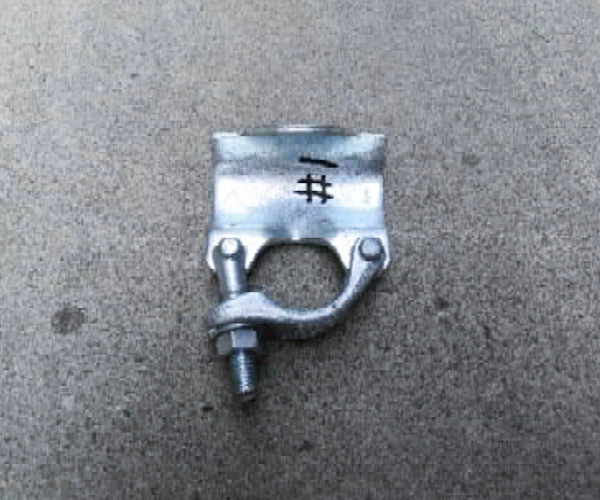

หลังการทดสอบ

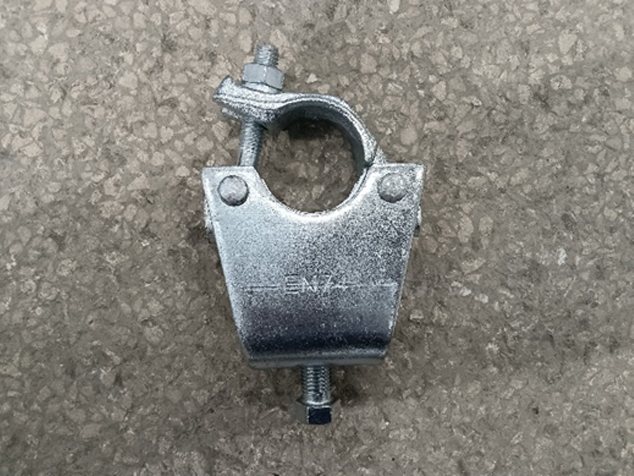

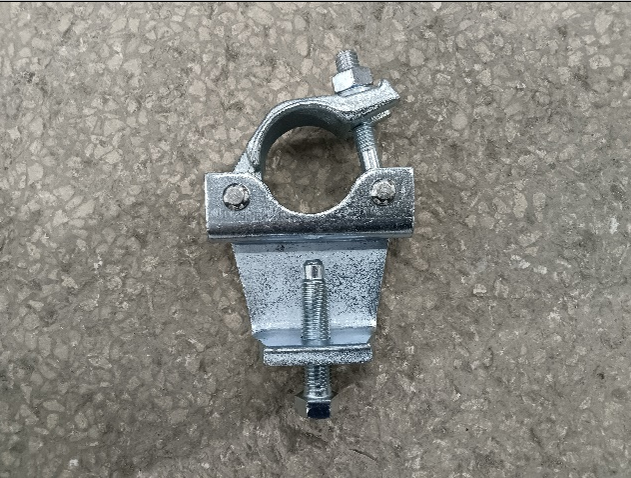

คาน / gravlock coupler

สรุปผลลัพธ์:

เลขที่	รายการทดสอบ	วิธีทดสอบ	ผลลัพธ์	บทสรุป
1	การทดสอบความแข็งแรง	AS/NZS 1576.2: 2016 ข้อ 4.7 & ภาคผนวก L	ดูผลลัพธ์	ผ่าน
2	การทดสอบสลิปผ่านแคลมป์หน้าแปลน	AS/NZS 1576.2: 2016 ข้อ 4.7 & ภาคผนวก M	ดูผลลัพธ์	ผ่าน
3	การทดสอบสลิปของหนีบหน้าแปลนตามหน้าแปลน	AS/NZS 1576.2: 2016 ข้อ 4.7 & ภาคผนวก N	ดูผลลัพธ์	ผ่าน

บันทึก:

ผ่าน: ตรงตามข้อกำหนด;

ล้มเหลว: ไม่เป็นไปตามข้อกำหนด

N/A: ไม่ได้ใช้กับการตัดสิน

ตัวอย่างตัวอย่างต้นฉบับ:

รายการทดสอบ 1

1. รายการทดสอบ: การทดสอบความแข็งแรง

วิธีการทดสอบ: AS/NZS 1576.2: 2016 ข้อ 4.7 & ภาคผนวก L

เงื่อนไขการทดสอบ: ตัวอย่าง: แคลมป์หน้าแปลน 12pcs

ผลการทดสอบ:

รายการทดสอบ	ผลการทดสอบ	ข้อกำหนดใน AS/NZS 1576.2: 2016 ข้อ 4.7	บทสรุป
การทดสอบความแข็งแรง	p = 30.0kn ไม่มีแคลมป์หน้าแปลนแสดงชุดถาวรใด ๆ	p = 30.0kn ไม่มีตัวหนีบหน้าแปลนจะแสดงชุดถาวรใด ๆ	ผ่าน

บันทึก:

1. ข้อมูลจำเพาะของหลอดสำหรับการทดสอบ: ท่อเหล็กของφ48.3มม. × 4.0 มม. (ความหนาของผนัง)

2. โปรดดูภาคผนวก A สำหรับรายละเอียดผลการทดสอบ

ภาคผนวกรายละเอียดของผลการทดสอบ

รายการทดสอบ	การทดสอบความแข็งแรง
ความต้องการ	p = 30.0kn ไม่มีตัวหนีบหน้าแปลนจะแสดงชุดถาวรใด ๆ
ตัวอย่างหมายเลข/ผลการเรียน	-
1, 2	แคลมป์ไม่แสดงชุดถาวรใด ๆ
3,4	แคลมป์ไม่แสดงชุดถาวรใด ๆ
5,6	แคลมป์ไม่แสดงชุดถาวรใด ๆ
7,8	แคลมป์ไม่แสดงชุดถาวรใด ๆ
9,10	แคลมป์ไม่แสดงชุดถาวรใด ๆ
11,12	แคลมป์ไม่แสดงชุดถาวรใด ๆ
บทสรุป	ผ่าน

รายการทดสอบ 2

2. รายการทดสอบ: ทดสอบสลิปผ่านแคลมป์หน้าแปลน

วิธีทดสอบ: AS/NZS 1576.2: 2016 ข้อ 4.7 & ภาคผนวก M

เงื่อนไขการทดสอบ: ตัวอย่าง: แคลมป์หน้าแปลน 12pcs

ผลการทดสอบ:

รายการทดสอบ	ผลการทดสอบ	ข้อกำหนดใน AS/NZS 1576.2: 2016 ข้อ 4.7	บทสรุป
การทดสอบสลิปผ่านแคลมป์หน้าแปลน	p = 12.5kN, slippage <6mm	p = 12.5kN, ลื่น≤ 6 มม.	ผ่าน

บันทึก:

2. โปรดดูภาคผนวก B สำหรับรายละเอียดผลการทดสอบ

ภาคผนวก B รายละเอียดของผลการทดสอบ

รายการทดสอบ	การทดสอบสลิปผ่านแคลมป์หน้าแปลน
ความต้องการ	p = 12.5kN, ลื่น≤ 6 มม.
ตัวอย่างหมายเลข/ผลการทดสอบ	ลื่น (มม.)
13, 14	0.02
15, 16	0.01
17, 18	0.03
19, 20	0.02
21, 22	0.04
23, 24	0.02
บทสรุป	ผ่าน

รายการทดสอบ 3

3. รายการทดสอบ: การทดสอบสลิปของหนีบหน้าแปลนตามหน้าแปลน

วิธีทดสอบ: AS/NZS 1576.2: 2016 ข้อ 4.7 & ภาคผนวก N

เงื่อนไขการทดสอบ: ตัวอย่าง: แคลมป์หน้าแปลน 12pcs

ผลการทดสอบ:

รายการทดสอบ	ผลการทดสอบ	ข้อกำหนดใน AS/NZS 1576.2: 2016 ข้อ 4.7	บทสรุป
การทดสอบสลิปของหนีบหน้าแปลนตามหน้าแปลน	p = 12.5kN, slippage <6mm	p = 12.5kN, ลื่น≤ 6 มม.	ผ่าน

บันทึก:

2. โปรดดูภาคผนวก C สำหรับรายละเอียดผลการทดสอบ

ภาคผนวก C รายละเอียดของผลการทดสอบ

รายการทดสอบ	การทดสอบสลิปของหนีบหน้าแปลนตามหน้าแปลน
ความต้องการ	p = 12.5kN, ลื่น≤ 6 มม.
ตัวอย่างหมายเลข/ผลการทดสอบ	ลื่น (มม.)
25	0.58
26	0.62
27	0.49
28	0.41
29	0.67
30	0.61
31	0.53
32	0.51
33	0.67
34	0.53
35	0.48
36	0.56
บทสรุป	ผ่าน

ในการทดสอบ (ทดสอบความแข็งแรง)
ในการทดสอบ (ทดสอบสลิปตามหลอด)
ในการทดสอบ (ทดสอบสลิปตามหลอด A หน้าแปลน)

บอร์ดยึดยึด

สรุปผลลัพธ์:

เลขที่	รายการทดสอบ	วิธีทดสอบ	ผลลัพธ์	บทสรุป
1	กำลังความล้มเหลว	โดยอ้างอิงถึง EN 74-1: 2022 ข้อ 7.2.2	ดูผลลัพธ์	N/A

บันทึก:

ผ่าน: ตรงตามข้อกำหนด;

ล้มเหลว: ไม่เป็นไปตามข้อกำหนด

N/A: ไม่ได้ใช้กับการตัดสิน

ตัวอย่างตัวอย่างต้นฉบับ:

รายการทดสอบ: แรงล้มเหลว

วิธีการทดสอบ: โดยอ้างอิงถึง EN 74-1: 2022 ข้อ 7.2.2

เงื่อนไขการทดสอบ: ตัวอย่าง: ตัวยึดการยึดบอร์ด 5pcs

ขั้นตอนการทดสอบ:

1) ติดตั้งตัวอย่างเพื่อจำลองเงื่อนไขของการปฏิบัติจริง

2) ประกอบแถบทึบφ48.3มม. ในแนวนอนไปยังแคลมป์ด้วยแรงบิดกระชับ 50nm

3) ใช้โหลดการบีบอัดที่อัตรา 2 มม./นาทีกับแถบทึบที่สองจุดซึ่งมีความเท่าเทียมกัน 75 มม. จากศูนย์กลางของแคลมป์จนกระทั่งเกิดความล้มเหลวหรือไม่สามารถเพิ่มขึ้นได้อย่างเป็นประโยชน์

4) บันทึกโหมดการทดสอบสูงสุดและโหมดความล้มเหลว

ผลการทดสอบ:

ตัวอย่างหมายเลข	โหลดทดสอบสูงสุด (kn)	โหมดความล้มเหลว
1	50.23	หลุมสมอบนกระดานแตก
2	48.57	หลุมสมอบนกระดานแตก
3	51.59	หลุมสมอบนกระดานแตก
4	50.64	หลุมสมอบนกระดานแตก
5	51.17	หลุมสมอบนกระดานแตก

ในการทดสอบ
หลังการทดสอบ

รายงานการทดสอบจะใช้สำหรับการวิจัยทางวิทยาศาสตร์ของลูกค้าการสอนการควบคุมคุณภาพภายในการวิจัยและพัฒนาผลิตภัณฑ์ ฯลฯ ... และเพียงเพื่อการอ้างอิงภายใน

สรุปผลลัพธ์:

เลขที่	รายการทดสอบ	วิธีทดสอบ
1	กำลังความล้มเหลว	โดยอ้างอิงถึง EN 74-1: 2005

ผลการทดสอบ:

รายการทดสอบ	ผลการทดสอบ
รายการทดสอบ	1#	3#	3#	4#	5#	FP, 5%/γR2
แรงล้มเหลว (kn)	42.84	38.89	43.60	42.91	40.79	29.8

การผลิตร่วมนั่งร้าน

ในฐานะผู้ผลิต Scaffold Coupler ในประเทศจีน EK Scaffolding มีอุปกรณ์การผลิตขั้นสูงสำหรับ couplers ปลอมแปลงและ couplers กด，
coulpers นั่งร้าน ทั้งหมด ที่ปลอมแปลง ใช้เตาไฟฟ้าความถี่สูงเพื่อให้ความร้อนข้อกำหนดของเหล็กโครงสร้างที่แตกต่างกันไปจนถึงโครงสร้างของ Austenite

อ่านเพิ่มเติม

โบรชัวร์ coupler นั่งร้าน

นี่คือโบรชัวร์ของ ผลิตภัณฑ์ คุณสามารถเห็นการหล่อและรูปทรงพิเศษ, coupler EK scaffolding coupler กด , scaffold coupler แขนเสื้อและผลิตภัณฑ์นั่งร้าน realeted อื่น ๆ จากโบรชัวร์นี้

ดาวน์โหลด

EK Scaffolding Coupler ผลิตภัณฑ์โบรชัวร์

ทำไมต้องเลือก ek scaffolding couplers

EK Scaffolding Company เป็น ผู้ผลิตนั่งร้าน จีน ที่เริ่มต้นด้วยข้อต่อ เรามีประสบการณ์ 14 ปีในอุตสาหกรรมนั่งร้านนี้ ค่าของการนั่งร้าน EK คือบริการระดับมืออาชีพการประกันคุณภาพและการจัดส่งที่รวดเร็ว
