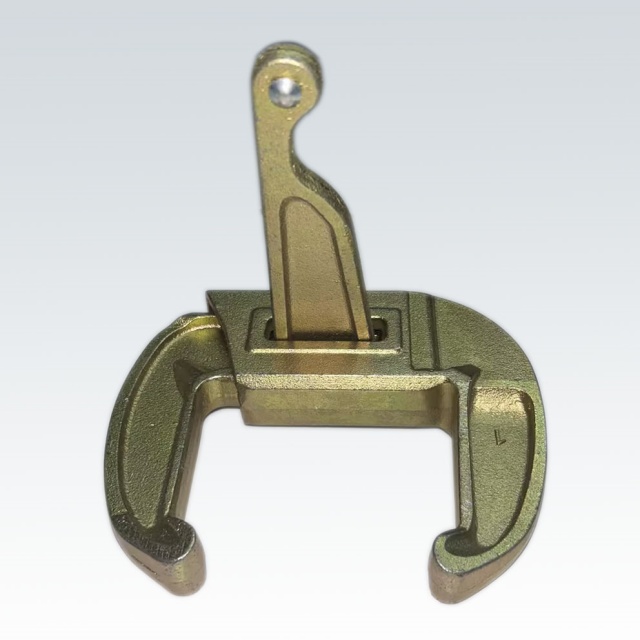

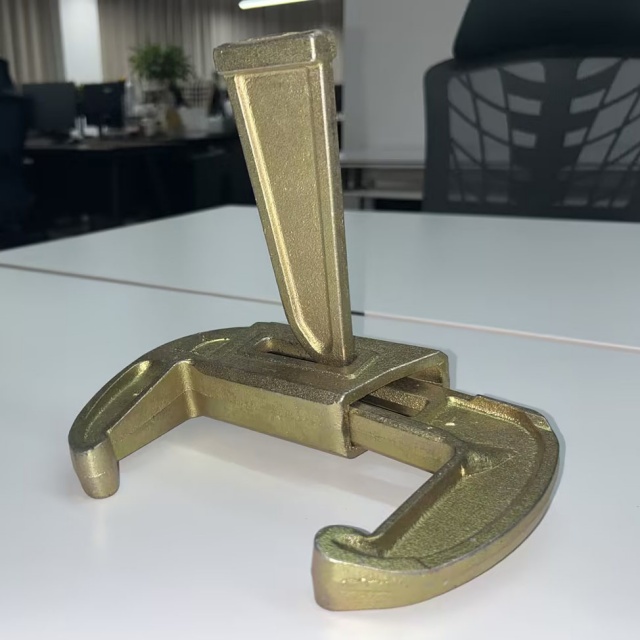

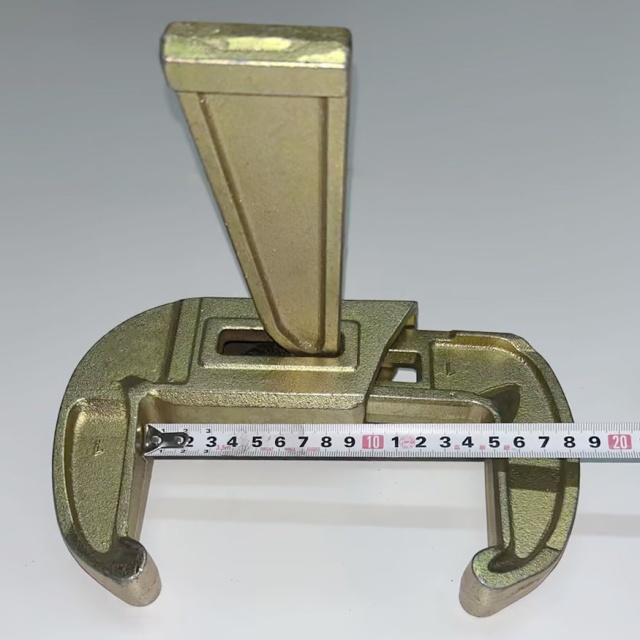

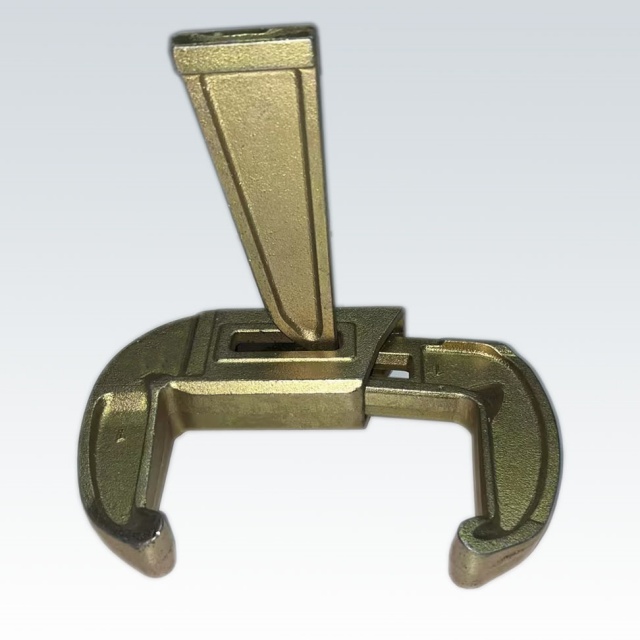

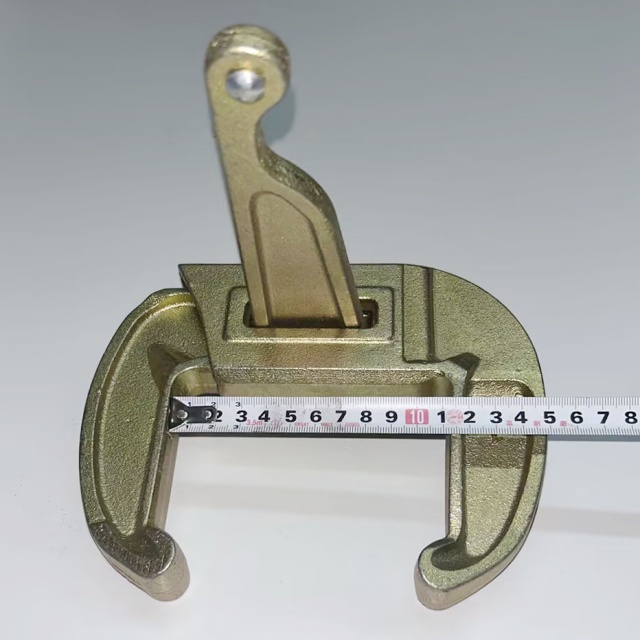

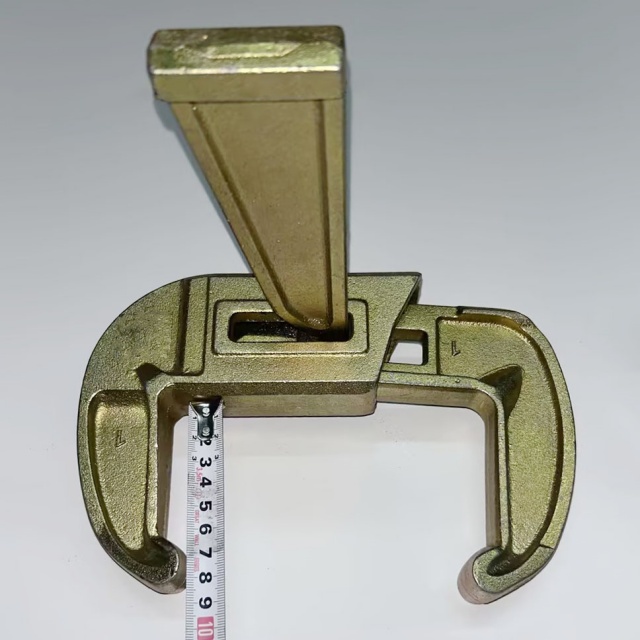

แคลมป์แบบหล่อล็อคลิ่มทอง

ส่วนประกอบโครงสร้าง:

ปากจับหล่อรูปตัว C/โค้ง: จับโครงขอบหรือหน้าแปลนของแผ่นแบบหล่อที่อยู่ติดกันสองแผ่น

หมุดขับรูปลิ่ม (ส่วนมือจับ): ผ่านแนวตั้งผ่านตัวแคลมป์ การตอกจะดันลิ่มลงด้านล่าง โดยใช้หลักการล็อคตัวเองทางกลของระนาบเอียงเพื่อสร้างแรงตึงภายในที่ทรงพลัง โดยปิดผนึกรอยต่อระหว่างแผงอย่างแน่นหนา

เสร็จสิ้นพื้นผิว:

สังกะสีสีเหลือง/สี (ตรงกลาง): สังกะสีเคลือบสีด้วยไฟฟ้าหรือทู่โครเมตสีเหลือง ให้ความต้านทานการเกิดสนิมที่เหนือกว่าและทัศนวิสัยสูง

ขั้นตอนการติดตั้ง:

เกี่ยวขากรรไกรทั้งสองข้างของแคลมป์เข้ากับหน้าแปลนขอบของแผงแบบหล่อที่อยู่ติดกัน

ใช้ค้อนทุบด้ามจับลิ่มด้านบนลงด้านล่างให้แน่น

กลไกลิ่มช่วยขับเคลื่อนแคลมป์ให้แน่นเข้าด้านใน ช่วยให้มั่นใจได้ถึงการล็อคแบบฝังเรียบระหว่างแผง

หากต้องการถอดออก เพียงใช้ค้อนทุบด้านล่างของด้ามจับลิ่มขึ้นเพื่อปลดล็อคอย่างรวดเร็ว
