เสาเหล็กนั่งร้าน

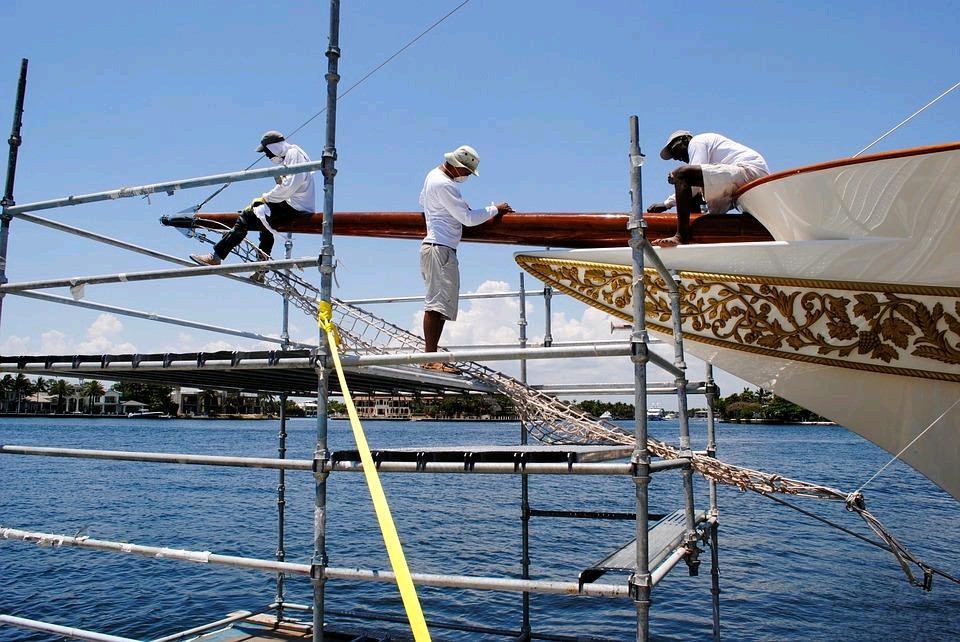

Cuplock Scaffolding System is the most commonly used scaffolding system in the world. The official name of this scaffolding system is Cuplok, but most people know it as Cuplock. EK Cuplock Scaffolding is used for support and access structures in construction industry, offshore construction, industrial maintenance, and ship building. And all Cuplock System parts are designed and manufactured to meet all scaffolding industry standard.
Cuplock System has quick locking and fastening devices that simplify the construction process and make it safer for workers to participate in construction. All of these are good ways to optimize the work efficiency of construction projects and improve the construction safety index.
EK Cuplock Scaffolding vertical welding is mainly divided into three steps:
1. Adjust the tooling equipment distance and determine the bottom cups interval. Use spot welding to fix the bottom cups and located pins to the vertical tube.
2. Located pins full weld, that make sure the located pins are firmly fixed to the vertical tube.
3. Bottom cups full weld, that to ensure the stability of the bottom cups and ensure the safety index in the construction and use.

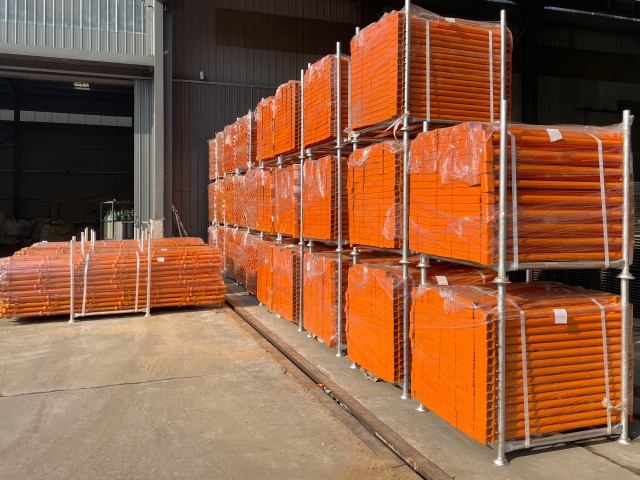

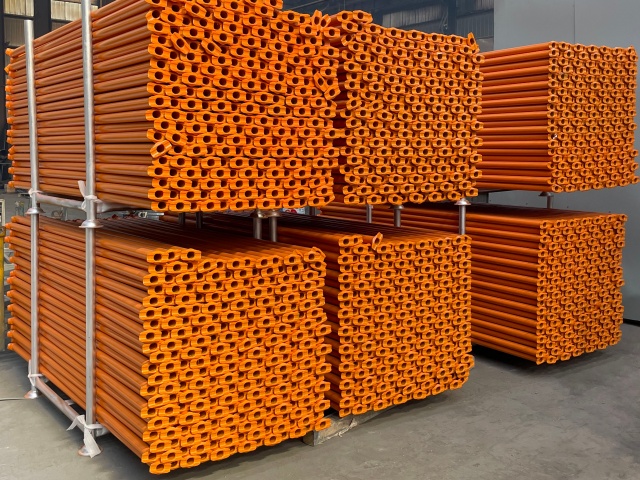

เมื่อการผลิตและบรรจุภัณฑ์ของชุดผลิตภัณฑ์ scaffolding cupplock ที่ลูกค้าต้องการเสร็จสิ้นเราจะถ่ายภาพและเก็บไฟล์และส่งไปยังลูกค้าแจ้งเวลาในการโหลดของชุดนั่งร้านชุดนี้และแจ้งให้ลูกค้าทราบกำหนดการจัดส่ง
| Cuplock Features | Details |
| Easy to Stand | No nut and bolt or wedge, just lock the blade into cup at each node on the standard. |
| Sample | Fast and simple to erect with only four component fastenings. |
| Light Weight | Manufactured using 3.2mm thickness high grade steel, Cuplock System is 20% lighter than standard 4mm thickness scaffolding tube. |
| Economical | Cuplock System with only three maincomponents. |
| Fast | 30%-50% faster than traditional scaffolding. |
| Durable | Hot-Dip-Galvanized provides a low maintenance, long life. |
| Versatile | With 500mm cup intervals on the verticals, Cuplock Scaffolding System is extremely versatile Facade, Shoring Structures, Circular, Birdcages, Staircases, Mobile Towers and etc. |
| Flexible | 0.6m to 3.0m bays using boards or battens. |

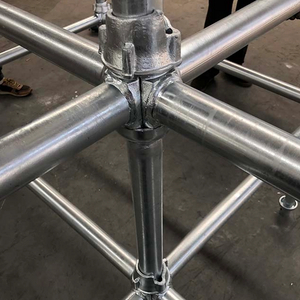

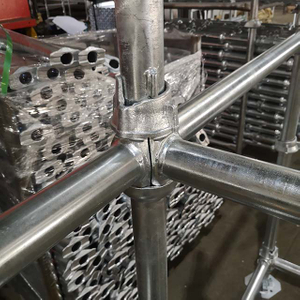

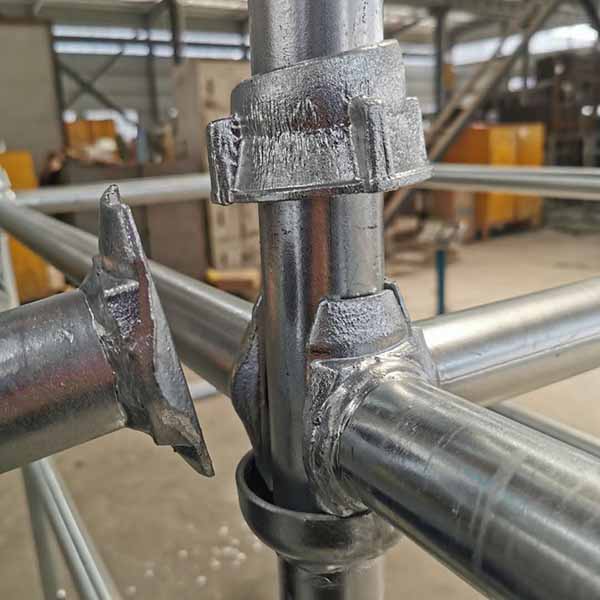

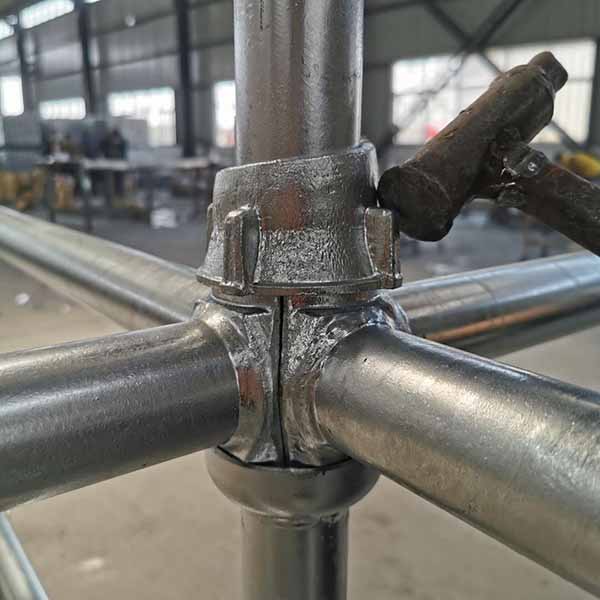

1、Locate the ledger blade into the bottom cup
2、Slide the top cup down the standard and rotate
3、Tighten with a hammer blow
4、A cuplock’s node-point completedEK Scaffolding provides a high quality range of Cuplock Scaffolding System to customers with needs. The entire range of Cuplock System is perfectly manufactured using high grade raw materials, in compliance with the international quality standards. Moreover, EK Scaffolding manufacturer can provide a variety of specifications for these products, in order to meet different requirements of customers. Our product range includes Cuplock Vertical/Standard, Cuplock Ledger/Horizontal, Cuplock Transom, Cuplock Hop-Up Bracket and Cuplock accessories etc.

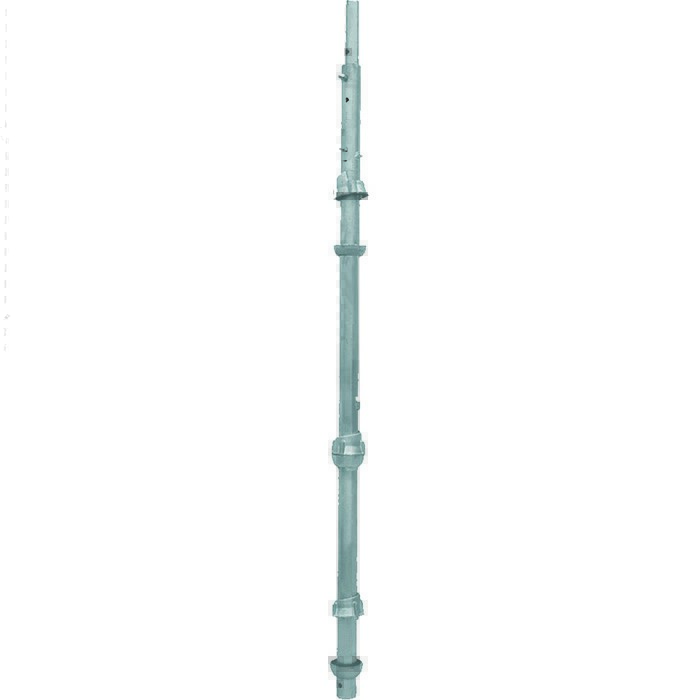

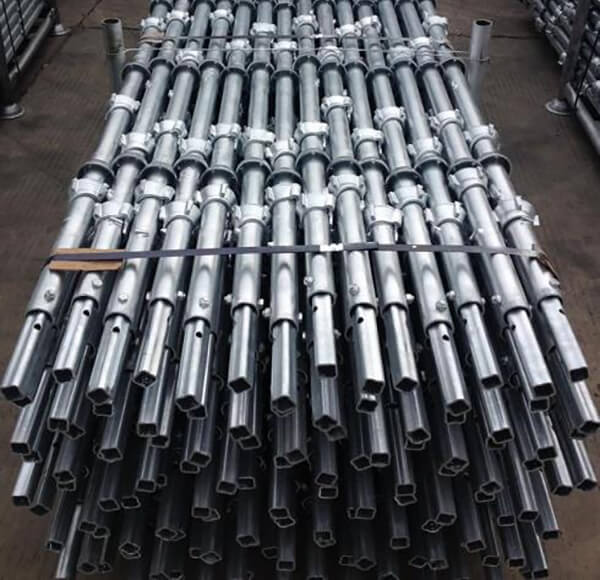

These cuplock standards are used in conjunction with integral spigots, 150mm long, are provided at the top of each for making vertical connections. The spigots are drilled to receive locking pins, when it is necessary to resist minor tensile forces between standard members.
| Cuplock Spigoted Standard / Vertical Steel Tube: 48.3*3.2mm | |||||
| Code | Item | Length | Weight | ||
| EK-CLS001 | Cuplock Spigot Standard | 0.5 M | 1’8" | 3.40 KG | 7.50 LBS |
| EK-CLS002 | Cuplock Spigot Standard | 1.0 M | 3’3" | 6.10 KG | 13.45 LBS |
| EK-CLS003 | Cuplock Spigot Standard | 1.5 M | 4’11" | 8.72 KG | 19.22 LBS |
| EK-CLS004 | Cuplock Spigot Standard | 2.0 M | 6’6" | 11.34 KG | 25.00 LBS |
| EK-CLS005 | Cuplock Spigot Standard | 2.5 M | 8’2" | 13.95 KG | 30.75 LBS |
| EK-CLS006 | Cuplock Spigot Standard | 3.0 M | 9’10" | 16.57 KG | 36.53 LBS |
| Specifications can be customized according to requirements. | |||||

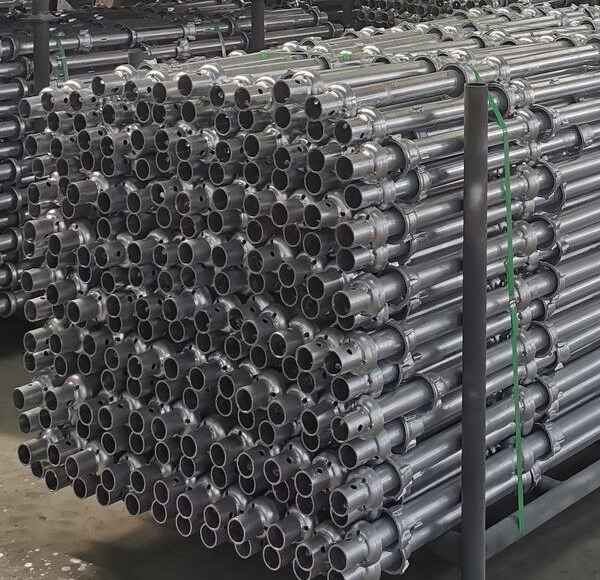

| Cuplock Spigotless Standard / Vertical Steel Tube: 48.3*3.2mm | |||||
| Code | Item | Length | Weight | ||
| EK-CLS007 | Cuplock Spigotless Standard | 0.8 M | 2’7" | 4.56 KG | 10.05 LBS |
| EK-CLS008 | Cuplock Spigotless Standard | 1.3 M | 4’3" | 7.18 KG | 15.83 LBS |
| EK-CLS009 | Cuplock Spigotless Standard | 1.8 M | 6’ | 9.79 KG | 21.58 LBS |
| EK-CLS010 | Cuplock Spigotless Standard | 2.3 M | 7’6" | 12.41 KG | 27.36 LBS |
| EK-CLS011 | Cuplock Spigotless Standard | 3.0 M | 9’9’’ | 15.70 KG | 34.61 LBS |
| Specifications can be customized according to requirements. | |||||

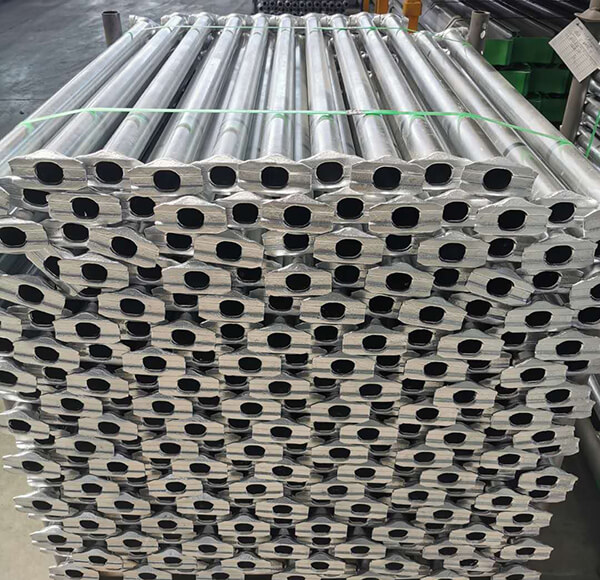

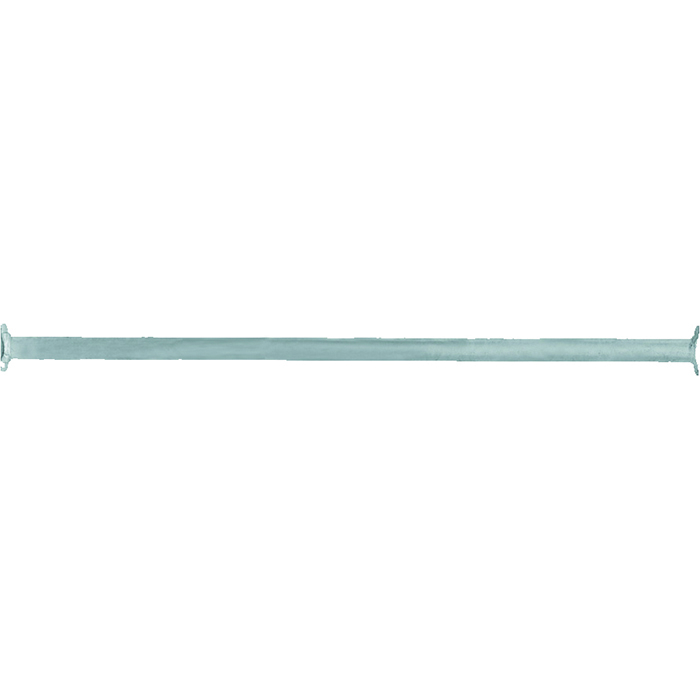

| Cuplock Ledger / Horizontal Steel Tube: 48.3*3.0mm | |||||
| Code | Item | Length | Weight | ||
| EK-CLL001 | Cuplock Ledger | 0.6 M | 2’ | 2.35 KG | 5.18 LBS |
| EK-CLL002 | Cuplock Ledger | 1.0 M | 3’3" | 3.75 KG | 8.27 LBS |
| EK-CLL003 | Cuplock Ledger | 1.5 M | 4’11" | 5.47 KG | 12.06 LBS |
| EK-CLL004 | Cuplock Ledger | 2.0 M | 6’6" | 7.21 KG | 15.90 LBS |
| EK-CLL005 | Cuplock Ledger | 2.5 M | 8’2" | 8.93 KG | 19.69 LBS |
| Specifications can be customized according to requirements. | |||||

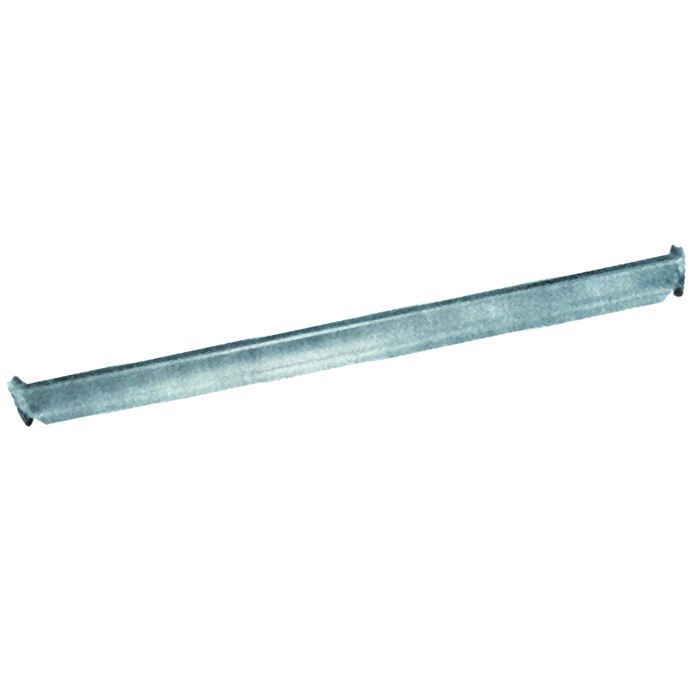

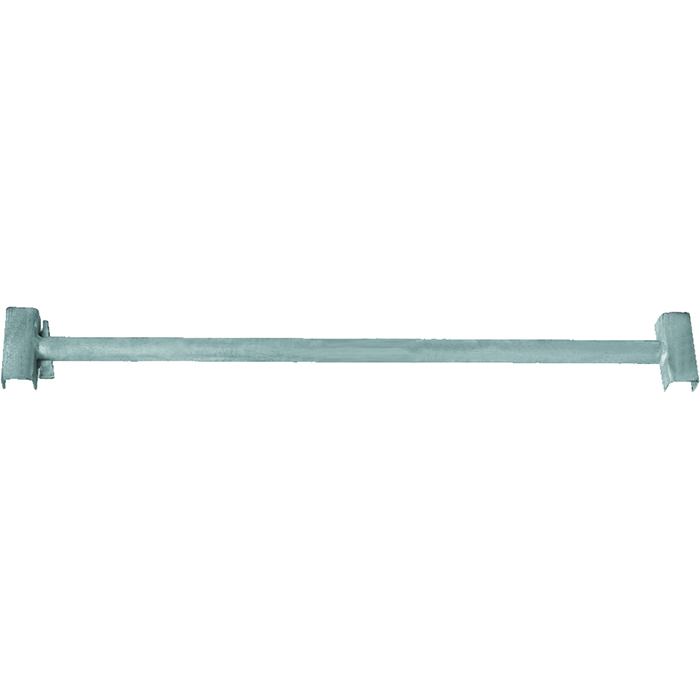

Cuplock transoms are manufactured from 48.3*3.2mm scaffolding tube and designed to provide intermediate support for standard scaffold walk boards by spanning between the inner and outer ledgers.
| Cuplock Transom Steel Tube: 48.3*3.2mm | |||||
| Code | Item | Length | Weight | ||
| EK-CLT001 | Cuplock Transom | 0.56 M | 1’10’’ | 3.79 KG | 8.36 LBS |
| EK-CLT002 | Cuplock Transom | 0.80 M | 2’7" | 4.67 KG | 10.30 LBS |
| EK-CLT003 | Cuplock Transom | 1.30 M | 4’3" | 6.50 KG | 14.33 LBS |
| EK-CLT004 | Cuplock Transom | 1.80 M | 6’ | 8.33 KG | 18.36 LBS |
| Specifications can be customized according to requirements. | |||||

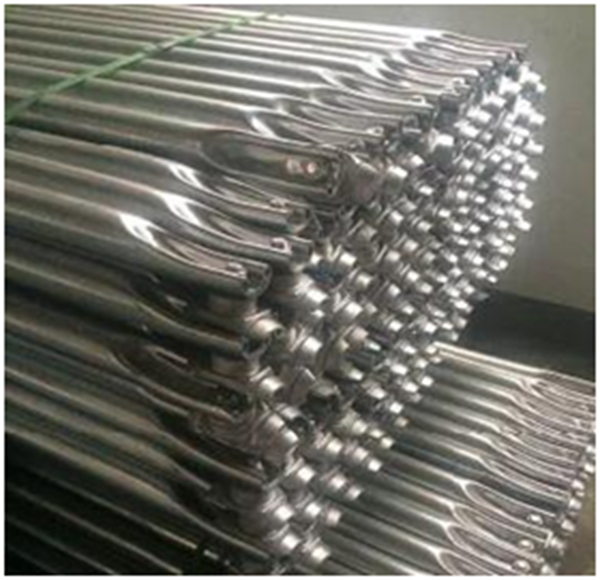

| Cuplock Brace / Diagonal Steel Tube: 48.3*3.2mm | |||||
| Code | Item | Length | Weight | ||
| EK-CLB001 | Cuplock Brace | 1.5*1.8M | 4’11’’*6’ | 8.70 KG | 19.18 LBS |
| EK-CLB002 | Cuplock Brace | 1.8*2.0M | 6’*6’6’’ | 9.80 KG | 21.60LBS |
| EK-CLB003 | Cuplock Brace | 1.5*2.5M | 4’11"*8’2’’ | 10.70 KG | 23.59 LBS |
| EK-CLB004 | Cuplock Brace | 2.0*2.5M | 6’6"*8’2’’ | 11.50 KG | 25.35 LBS |
| EK-CLB005 | Cuplock Brace | 2.0*3.0M | 6’6’’*9’10’’ | 13.00 KG | 28.66 LBS |
| Specifications can be customized according to requirements. | |||||

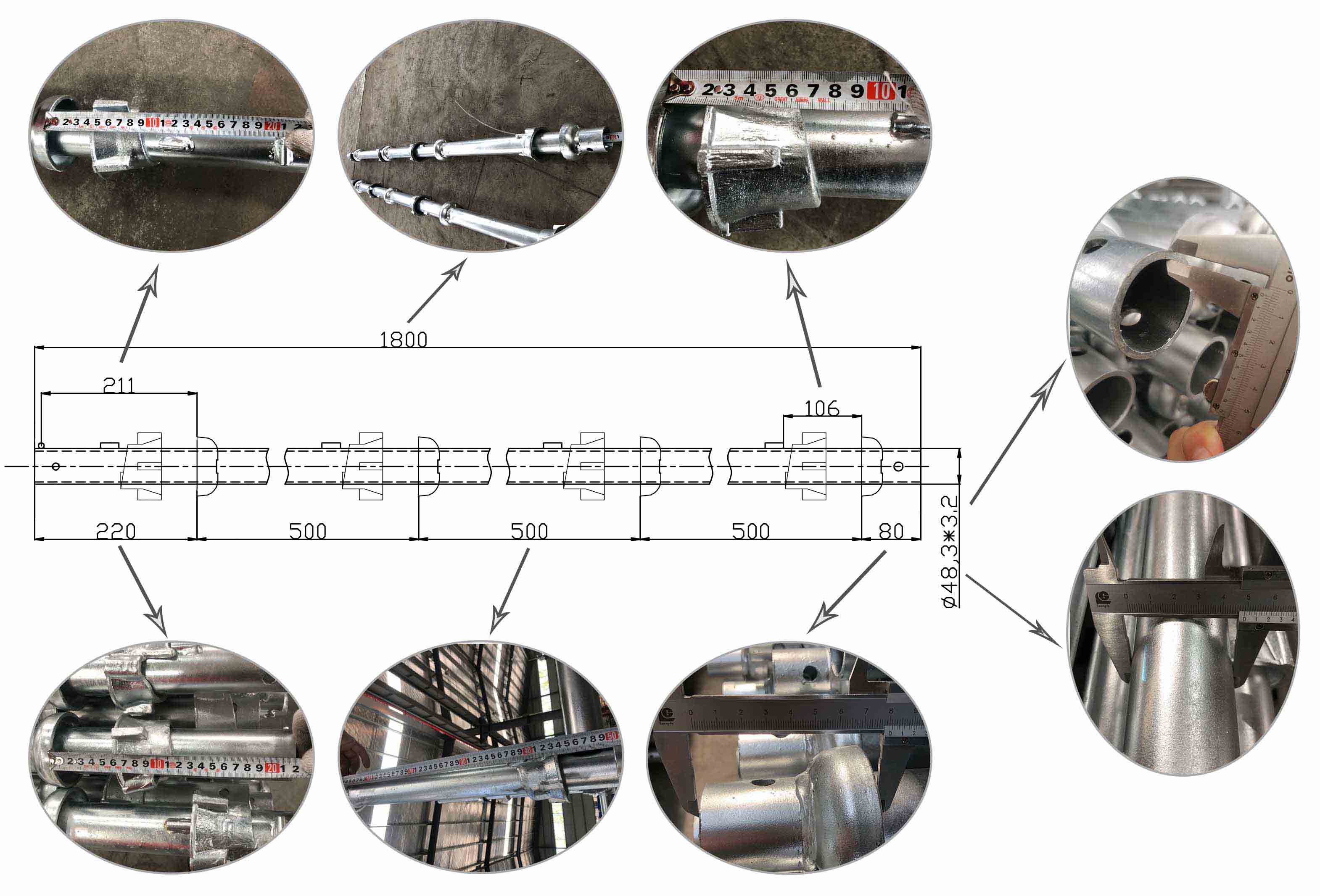

EK Scaffolding's professional QC will make detailed measurements based on the drawings confirmed with customers after scaffold cuplock products come out, so as to ensure that the size of cuplock scaffolding products meets customer requirements.
EK Scaffolding - Before cuplock product packaging, professional quality inspection personnel will randomly extract components of Cuplock Scaffolding system from the products purchased by customers for installation and testing, so as to check whether the product can be used normally.
Here is catalogue of EK cuplock scaffolding system. You can see all our diagonal brace, ledger and standard products here.
If you feel that cuplock scaffold catalogue cannot satisfy you, we also have files to download.
| ชื่อไฟล์ | ดาวน์โหลด |
|---|---|
| แคตตาล็อกระบบนั่งร้าน EK Cuplock.pdf | ดาวน์โหลด |

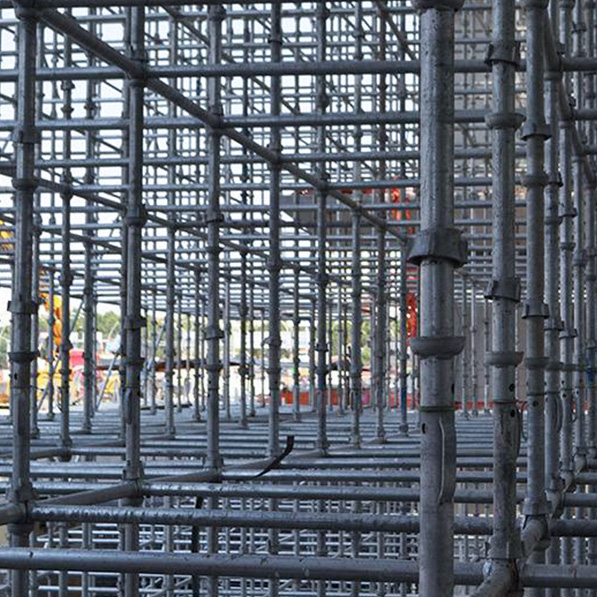

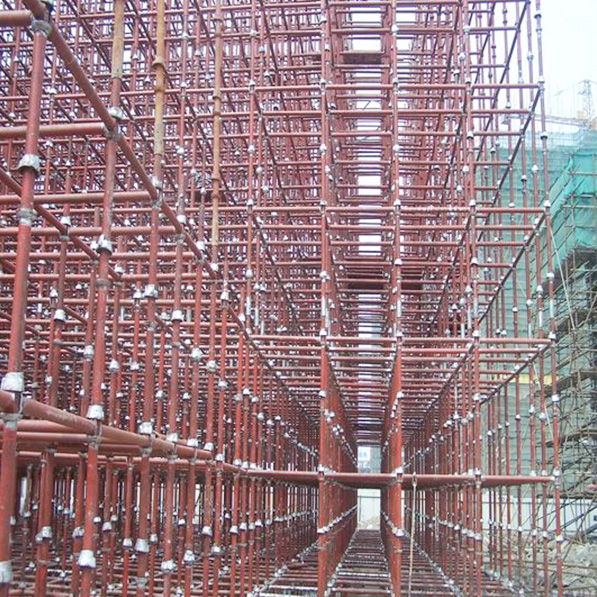

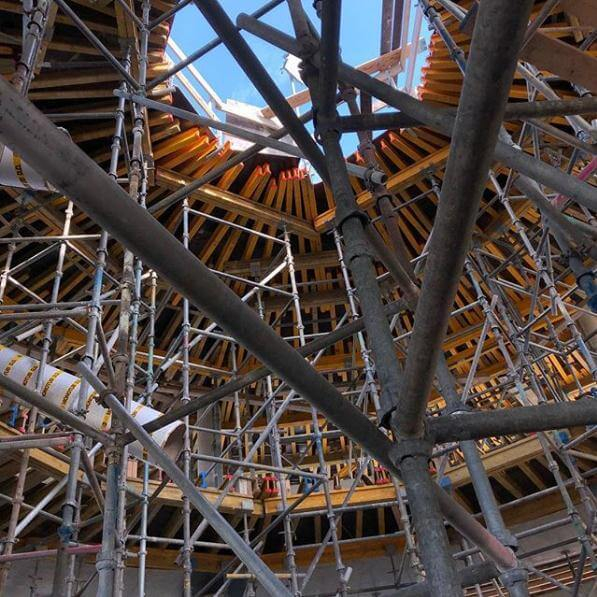

The versatility and wide range of cuplock makes it an ideal system for almost any situation. From the simple residential building project to the most complex
access and support structures, it can follow curves and complex contours and is also suitable for many industrial maintenance situations.
Cuplock Scaffolding System is ability to allow ledgers / horizontals to lock into the standards / verticals from any angle. Because of variable Cuplock System sizes curved structures using can be easily and well realized.

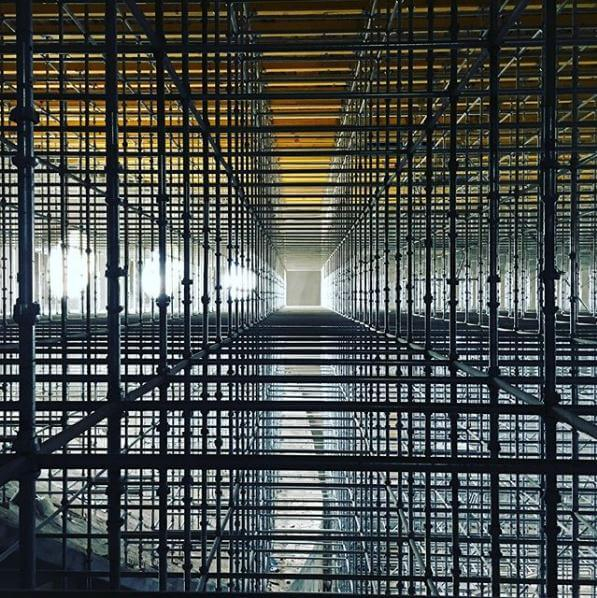

Cuplock Scaffolding System is widely used to create scaffolding support structures. Outrigger load carrying capacity of this cuplock system is very high. And the range of components allows the system to respond virtually and support applications.

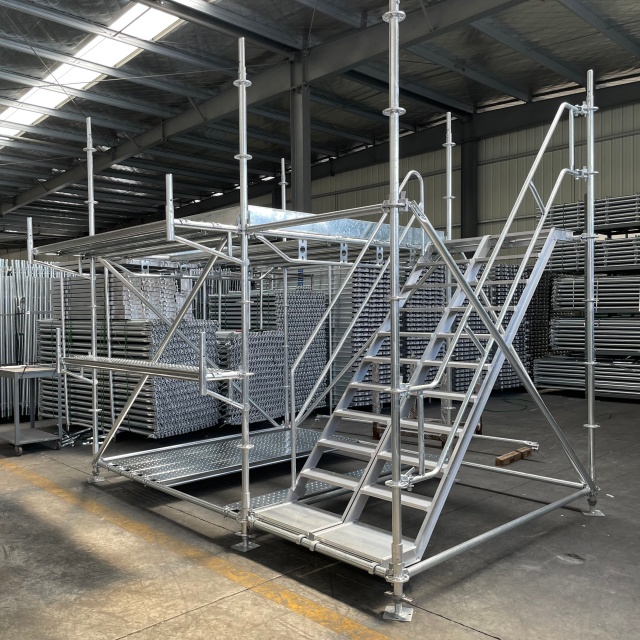

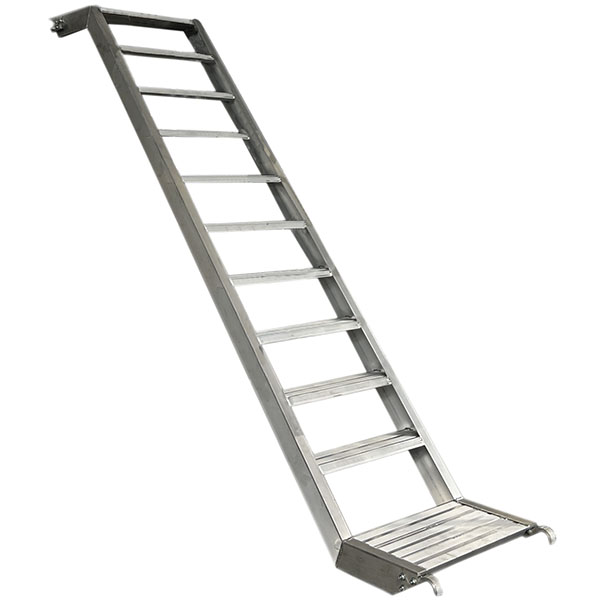

The Cuplock Staircase tower incorporates special staircase components in the traditional Cuplock tower to create a safe, user-friendly access solution and is quick and easy to install.
นั่งร้าน Cuplock เป็นระบบนั่งร้านแบบโมดูลาร์ที่สร้างจากเหล็กชุบสังกะสี ใช้กลไก 'ล็อคถ้วย' ที่เป็นเอกลักษณ์ในมาตรฐานแนวตั้งเพื่อเชื่อมต่อบัญชีแยกประเภทแนวนอนได้สูงสุดสี่รายการพร้อมกัน ด้วยกลไกการล็อคที่โดดเด่นนี้ ซึ่งช่วยลดความจำเป็นในการใช้สลักเกลียวหรืออุปกรณ์ประกอบที่ซับซ้อนอื่นๆ เวลาในการประกอบและการรื้อจึงลดลงอย่างมาก ผลิตภัณฑ์นั่งร้านคัพล็อคของเราเป็นไปตามมาตรฐาน EN 12810 / 12811 (มาตรฐานยุโรป) หรือ ANSI / SSFI SC100-5/05 (มาตรฐานอเมริกาเหนือ)
ระบบนั่งร้านแบบคัพล็อคเป็นระบบนั่งร้านแบบโมดูลาร์ ซึ่งมักทำจากเหล็กคุณภาพสูงพร้อมการเคลือบพื้นผิวด้วยสังกะสีเพื่อยืดอายุการใช้งาน ระบบนั่งร้าน Cuplock ประกอบด้วยส่วนประกอบต่างๆ เช่น แท่งแนวนอน มาตรฐานแนวตั้ง คาน และแผ่นฐานแบบปรับได้
นั่งร้าน Cuplock เป็นระบบนั่งร้านแบบโมดูลาร์ที่แข็งแกร่งและเชื่อถือได้ ซึ่งสามารถรองรับอาคารที่ซับซ้อนได้อย่างเต็มที่ ออกแบบมาเพื่อการก่อสร้าง การซ่อมแซม และการบำรุงรักษา คุณสมบัติหลักอย่างหนึ่งของนั่งร้าน Cuplock คือระบบล็อคลิ่ม โดยใช้วิธีการเชื่อมต่อ Cuplock ที่เป็นเอกลักษณ์ ซึ่งไม่จำเป็นต้องใช้น็อต สลักเกลียว หรือลิ่ม
ด้วยประสิทธิภาพด้านความปลอดภัยที่ยอดเยี่ยมและการติดตั้งที่เรียบง่ายระบบนั่งร้าน cupplock เป็นหนึ่งในนั่งร้านแบบโมดูลาร์อเนกประสงค์และหนึ่งในระบบนั่งร้านที่ได้รับความนิยมมากที่สุดในปัจจุบัน เนื่องจากการนั่งร้าน cupplock มีโครงสร้างที่สมเหตุสมผลการผลิตที่เรียบง่ายและการก่อสร้างที่สะดวกฉัน
การนั่งร้าน Cupplock เป็นระบบนั่งร้านที่รู้จักกันดีและใช้กันอย่างแพร่หลายซึ่งให้การเข้าถึงทั่วไปและสนับสนุนแพลตฟอร์มความปลอดภัยสำหรับโครงการต่าง ๆ การนั่งร้าน Cupplock นั้นแข็งแกร่งหลากหลายและยืดหยุ่นและสามารถปรับแต่งและปรับให้เข้ากับไซต์ต่าง ๆ ตามความต้องการของลูกค้า การนั่งร้าน Cupplock ทำจากท่อเหล็ก, cuplock และใบมีดผ่านการตีที่แม่นยำและการรักษาพื้นผิวนั้นได้รับการชุบสังกะสีอย่างเต็มที่เพื่อป้องกันการเกิดสนิมและการกัดกร่อน มาตรฐานการนั่งร้าน cupplock และบัญชีแยกประเภทนั่งร้าน cupplock สามารถรวมกันได้ที่มุมที่หลากหลายซึ่งเหมาะมากสำหรับการก่อสร้างอาคารโค้ง
วัสดุ: Q235 Steel, Q345 Steeldiameter: 48.3-48.6mmthickness: 2.75/3.0/3.2 มม. ความยาว: 0.6m, 1m, 1.5m, 2.5m ฯลฯ สถานที่กำเนิด: Tianjin Chinamoq: 25 เมทริก ใช้เวลาว่างในการส่งมอบ: 25-30 วันหลังจากนั้น
ระบบนั่งร้าน Cuplock หนึ่งในนั่งร้านที่ขายดีที่สุดมันมีลักษณะโดยวิธีการเชื่อมต่อของการใช้ถ้วยโลหะเพื่อล็อคคานเข้าด้วยกันไม่มีสกรูสลักเกลียวและอุปกรณ์เสริมอื่น ๆ ในระหว่างกระบวนการก่อสร้างทั้งหมด
การนั่งร้าน Cupplock เป็นระบบนั่งร้านชนิดใหม่ที่ใช้กันอย่างแพร่หลายในโครงการก่อสร้าง มีการใช้กันอย่างแพร่หลายในโครงการด้านวิศวกรรมต่าง ๆ เนื่องจากโครงสร้างที่เรียบง่ายการประกอบที่ยืดหยุ่นและความสามารถในการแบกที่แข็งแกร่ง ในระบบนั่งร้าน cupplock ส่วนประกอบสำคัญหลายอย่างเข้าด้วยกันประกอบด้วยมัน
Cuplock Scaffolding เป็นระบบนั่งร้านที่ได้รับความนิยมมากที่สุดในโลกและมีข้อได้เปรียบมากมายมากกว่าการนั่งร้านแบบดั้งเดิมส่วนใหญ่ต้องการองค์ประกอบสี่อย่างสำหรับการติดตั้งที่ง่ายและรวดเร็วพร้อมเสียงรบกวนน้อยที่สุด เหมาะสำหรับการรองรับช่องหรือแบบหล่อทั้งการติดตั้งและการลบเวลาประหยัดเวลาและแรงงาน
ในฐานะผู้ผลิตนั่งร้าน EK สามารถให้บริการผลิตภัณฑ์นั่งร้านที่หลากหลายเช่น Ringlock, Cuplock, Base Jack, Prop เหล็ก ฯลฯ วันนี้มาเปรียบเทียบความแตกต่างระหว่าง Ringlock และ Cuplock 1. ส่วนประกอบสามารถแนบกับ cuplock โดยใช้จุดเชื่อมต่อประเภทถ้วยโหนดกลางซึ่ง LOC ซึ่ง LOC
การนั่งร้าน Cupplock มีความสามารถในการโหลดที่สูงขึ้นสามารถรองรับโครงสร้างการออกแบบที่ซับซ้อนมากขึ้นและความสูงที่สูงขึ้นและง่ายต่อการติดตั้งและขนส่ง การนั่งร้าน Cupplock มีข้อได้เปรียบเหนือการนั่งร้านประเภทอื่น ๆ ส่วนใหญ่เป็นเพราะข้อต่อกลางบนเสาสามารถเชื่อมโยงสี่แท่งแนวนอนเข้ากับ AF
Cuplock ScaffoldingCuplock ระบบนั่งร้านเป็นระบบนั่งร้านเหล็กอเนกประสงค์แบบชุบสังกะสีอย่างสมบูรณ์สำหรับการเข้าถึงทั่วไปและรองรับโหลดแนวตั้ง โหนดทรงกลมที่ไม่ซ้ำกันอนุญาตให้เชื่อมต่อได้สูงสุด 4 องค์ประกอบในการยึดเดียว การนั่งร้าน Cupplock ผลิตขึ้นจากนั่งร้าน 3.2 มม.
